窨井多普勒流量计安装注意事项

      窨井安装的核心是 “避开死水，捕捉活水” ，确保测量到有代表性的流速。

      1. 安装位置选择（重中之重）

      最佳位置：安装在水流的下游方向，避开进水口的瀑布式跌落区。

     避开涡流区：远离井壁，安装在井内水流通道的中心线上。

     避开沉淀区：传感器不应安装在井底淤泥之上，应抬高一定距离，避免被污泥埋没。

     确保满管/连续流：

     如果测量管道出口，应确保管道是满管出流。

     如果直接测量井内水流，应确保传感器始终被水浸没。

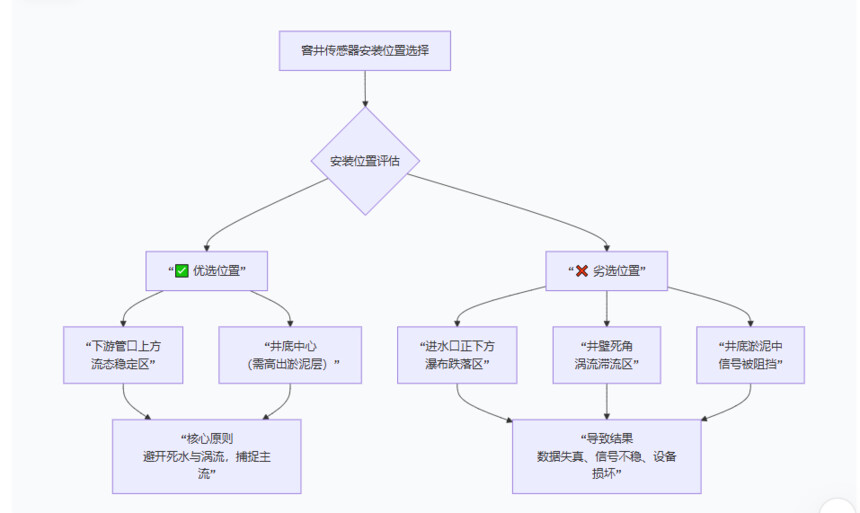

    下图直观地展示了窨井内传感器安装位置的优选与劣选方案：

       2. 安装步骤（以浸入式为例）

          前期调查：使用前，用钢卷尺测量井深、管径、管底高度，了解水流方向。

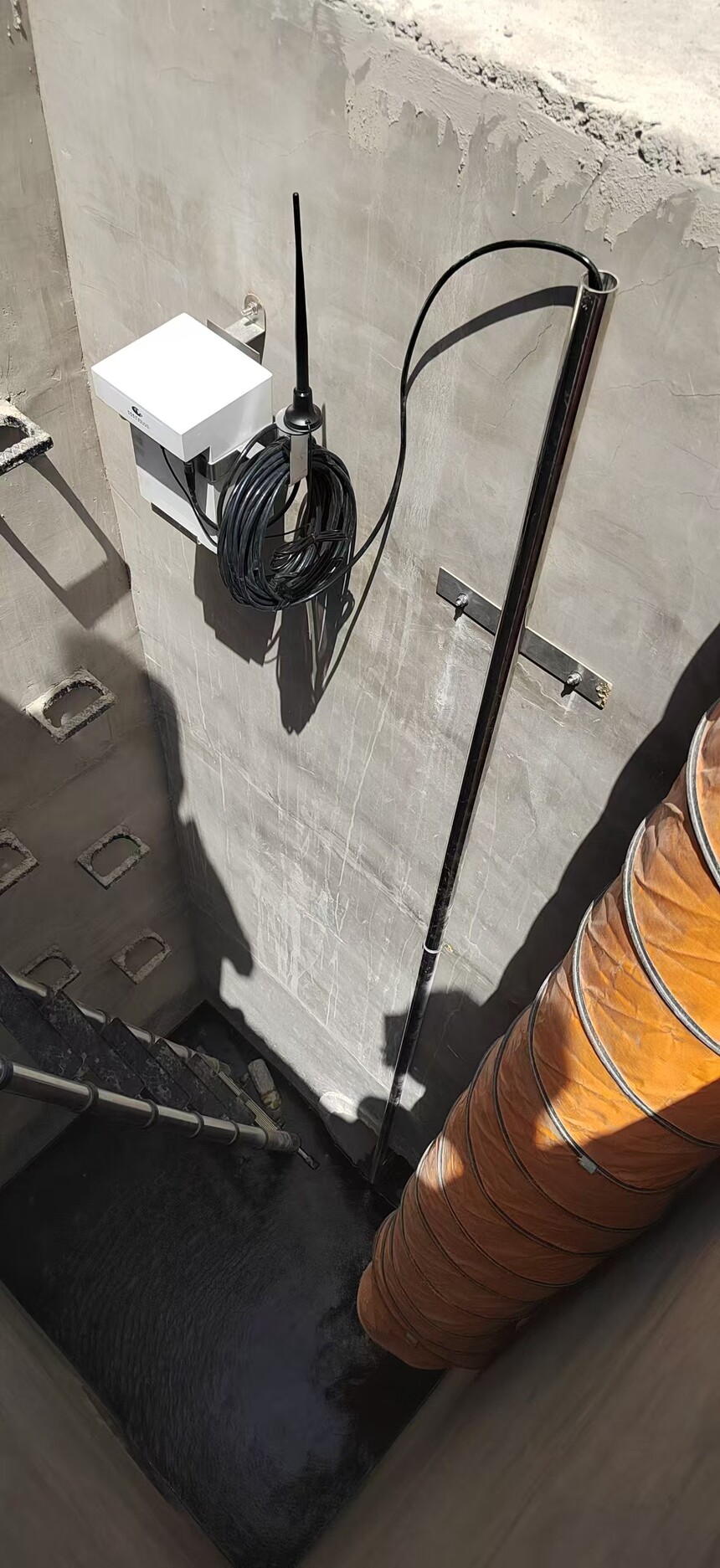

          安装支架固定：

          在井壁的合适高度（参考上图）安装一个L型支架或涨箍。通常使用不锈钢膨胀螺栓固定，以防腐蚀。

          传感器安装：

          将浸入式传感器垂直或略微倾斜地固定在支架上，确保其发射面正对来流方向。

          调整高度，使传感器位于水面以下，且远离井底淤泥（建议高出淤泥面 10-15 cm）。

          液位计安装：

          将静压式液位计垂直固定于井底，或將超声波液位计固定在井盖下方，对准水面。

          布线与接线：

          将传感器和液位计的电缆妥善捆扎，并固定在井壁上，避免被水流冲断或缠绕。

          电缆引出井口时，应使用防水接头，防止雨水渗入。

          在井内将流量计、液位计的信号线接入流量计主机/RTU的对应接口。

          通电与调试：

          连接电源，启动系统。

          进入配置软件，设置参数：管道尺寸、形状、井的截面尺寸等。

          检查信号质量：观察流速和液位信号是否稳定。由于井下信号会受影响，尽量调整天线的位置到井盖为止，如可探出井盖最好。

          3.注意事项总结：

          安全第一：下井作业前，必须进行强制通风和有毒有害气体检测，遵守有限空间作业安全规范。

          定期维护：窨井环境恶劣，传感器表面容易附着垃圾、油脂和生物膜，需定期（如每季度）清理，否则会严重影响测量精度。

          防雷与防水：所有出井的信号线和电源线应安装防雷器。所有接线处必须做好严格的防水密封。

          数据验证：安装完成后，可通过便携式流量计进行比对测量。

          通过科学的选型和严谨的安装，多普勒流量计完全可以在复杂的窨井环境中提供长期、稳定、可靠的流量数据，为管网诊断、雨污混接调查和环保监管提供关键依据。
