工作原理：

速度面积法流量计组成原理

对于渠道、涵洞、非满管、河（湖）道流量的测量，PD-880PLUS 渠道流量计采用速度面积法测量原理，即液位传感器测量液位值，流速流量传感器测量流速，渠道流速测量不同于管道，随着流量和水位的变化，渠道流水各个断面的流速也在改变，而且差异性比较大，因此根据的渠道的尺寸选择多断面多声道测量，计算出平均流速与测量出的液位值计算成流量值。通常来讲对于水深高于 1 米的渠道应采用三声道断面测量，声道越多流速测量越准确， 下部传感器位置高于渠底 100mm，以保证不被淤泥覆盖，上部传感器露出水面时主机自动判断。

液位测量：采用超声波或压力式液位传感器进行液位测量。

流速测量：根据被测介质水质选择多普勒法和时差法来测量，传感器的选择在实际测量中尤为重要。

传感器选型：

实际测量中，为了保证测量科学合理，应根据不同水质选用不同的流速测量方法。本公司同时掌握时差法和多普勒法关键技术，时差法用于测量水质单一或固体颗粒/气泡浓度低于

75ppm 的液体，多普勒法则用于大于固体颗粒/气泡浓度低于 75ppm 的液体，根据实际被测液体情况选择测量方式，终达到稳定准确的测量结果。

广泛应用：

适用于管道、河道、湖泊、渠道、涵洞的流速和流量的测量，农业水利明渠测量、环保排放流量测量、污水处理厂渠道进水排水等流量测量。

性能技术参数：

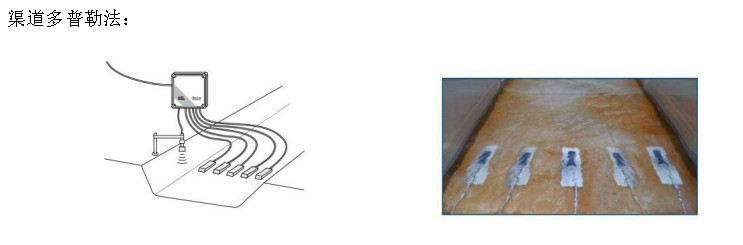

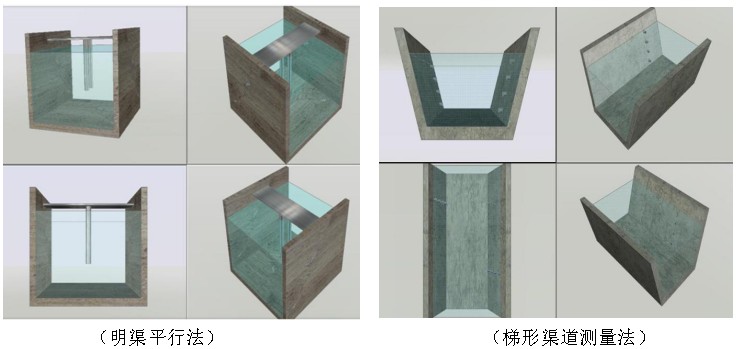

明渠多声道超声波流量计示意图：

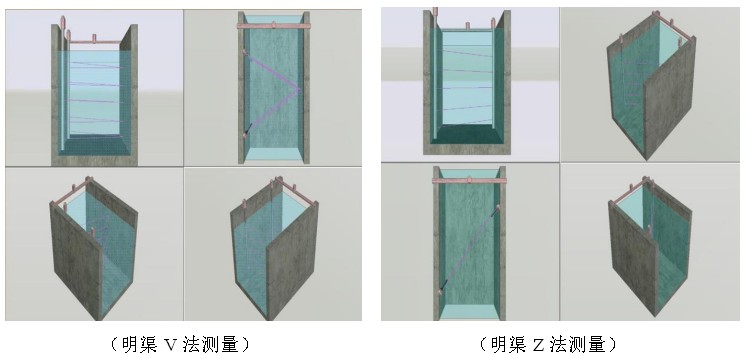

渠道时差法：

主机界面

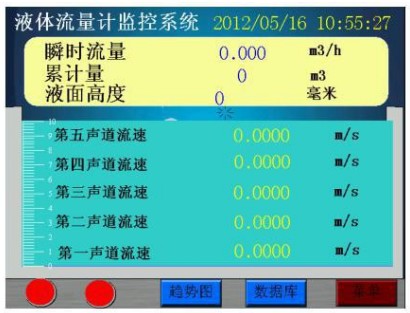

1.仪表运行界面

当有流量计运行时，界面显示如下图

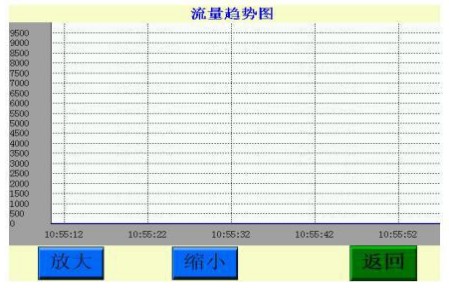

2.流量趋势图

当有实际流量流速时，会有曲线图出现在趋势图中，工作人员可观察流量的变化趋势。

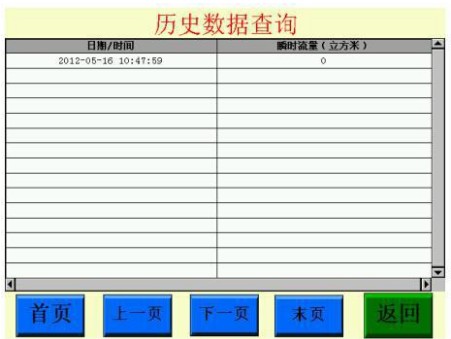

3.数据库

历史数据查询，可以选择任意时间段的流量查询

供电方式：

根据现场不同供电条件，可选择以下供电方式

1.市政用电：220V

2.蓄电池供电：DC24V

3.太阳能供电

信号传输：

1.有线传输：4-20mA，RS485，脉冲信号。

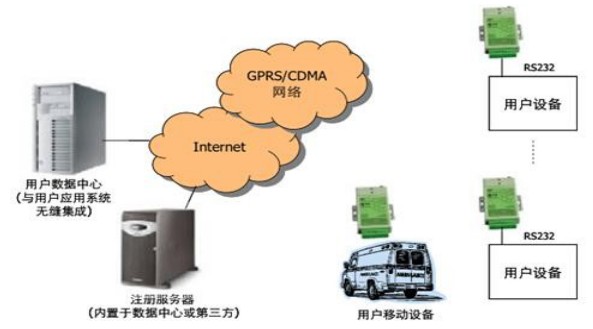

2.无线传输：需配套无线传输模块系统，实现无线传输信号，如下图。

产品选型需要跟我公司技术人员进行技术沟通，不同现场产品选型各有差异。
