PD-850L一体式体式雷达明渠流量计

一、产品原理

产品有两个功能：测水面流速、测水深，并可显示断面流量。

水深测量使用雷达液位计，置于仪器底部，垂直照射水面并测得距离水面的距离，进而求得水深。

流速的测量也是通过雷达流速仪照射水面获得的。

通过测得的水面点流速与水位及预先输入的断面尺寸，基于的水力学模型可求得断面流量。

流速测量：

雷达测速仪是通过微波来测量运动物体的速度,其工作理论是基于多普勒原理，既当微波照射到运动的物体上时，会产生一个与运动物体速度成比率的一个频率变化，其变化大小正比于物体运动的速度。

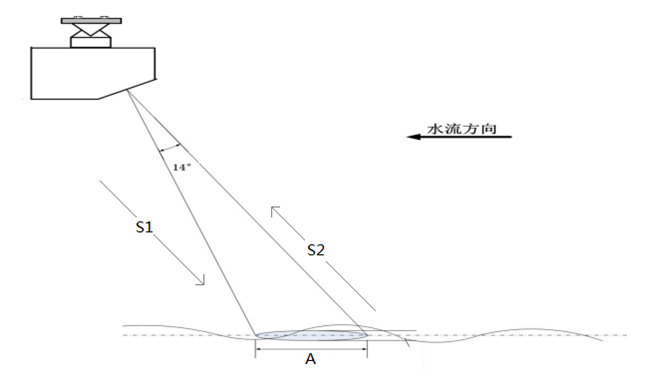

雷达发射的微波以一个扇型的方式出去(S1)， 在照射区域内的水面目标会对微波形成-个反射(S2),S2与S1的频率之差即为多谱勒频移Sd，设水流流速为V，多谱勒频移Sd正比于流体流速V,通过Sd就可计算求得V。

二、技术指标

·流速：
          ·量程：  0.05m/s_～30m/s（与水流情况相关）。
          ·准确度：测量流速的±2%。
          ·分辨率：1mm/s。

   ·水位：
          ·量程：  0.4_～40m。

·分辨率：1mm。

·准确度：±2mm(测量水位的±0.5%)。

    ·流量：

·准确度：测量流量的±2%。

·电源：

DC7-28V 。

     ·接口：

   RS232、RS485。

     ·通讯协议：

            Modbus-RTU。

·发射频率：

24.000 ～ 24.250GHz。

·运行温度：

-30℃_～70℃。

·外壳材料：

赛钢与铝合金。

·外壳防护等级：

IP67。

·可靠性：

MTBF≥25000h。

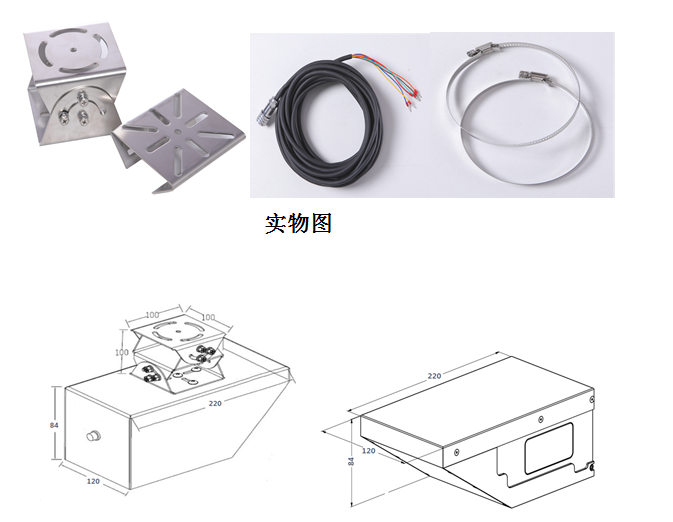

·尺寸：

220×120×84mm（传感器）。

90×100×100mm（固定支架）。

三、使用条件

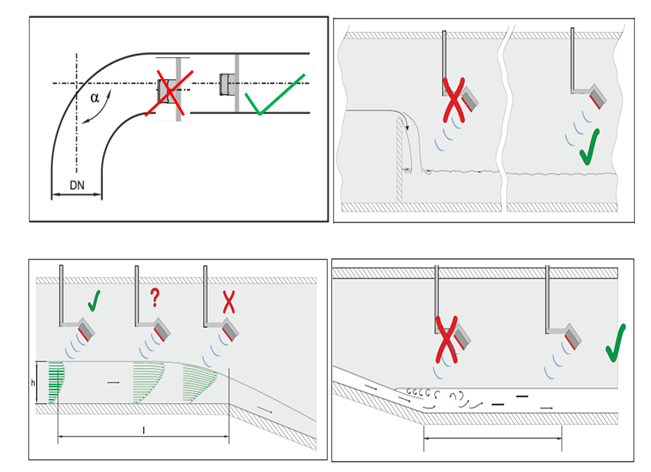

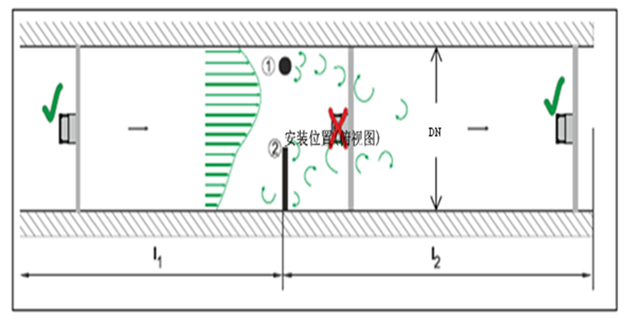

 测流渠段的选择与测流准确性有直接的关系，为得到较好的测流结果，测流渠段应满足以下条件：

①测流渠段内无巨大块石阻水,无巨大漩涡、乱流等现象；

②测流渠段宜顺直、稳定、水流集中；

③测流渠段需硬化处理，测流断面宜规整；

④测流渠段应保持顺畅，防止漂浮物堆积。

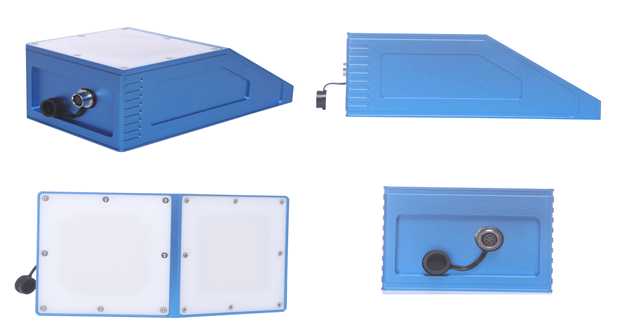

四、仪器结构

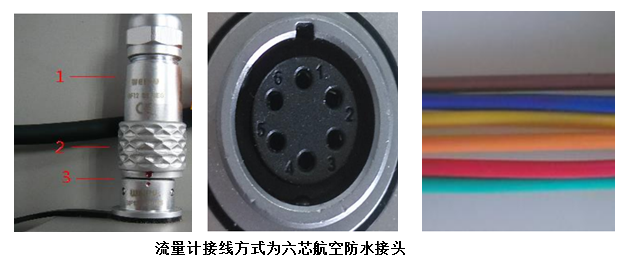

外部通讯线航空插头与流量计连接时，连接的两部分红点要对齐，如上图中红色3标

示的地方，同时拿住1所标示的地方使劲插入，听到啪的一声响即插好。拔掉的时候，

手拿住2所示的地方向外拔即可拔掉。

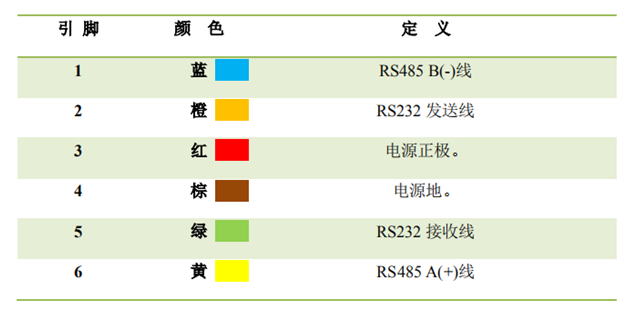

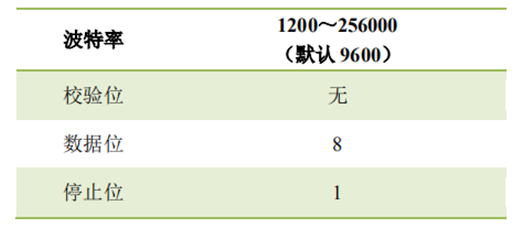

流量计集成了 RS232 和 RS485 两种接口，基本设置如下：

五、现场安装方式

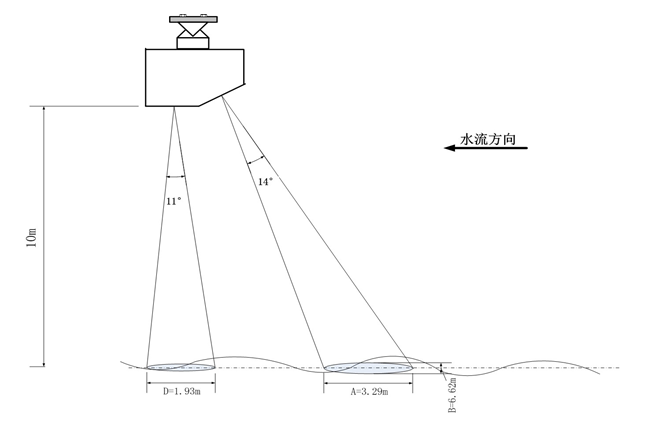

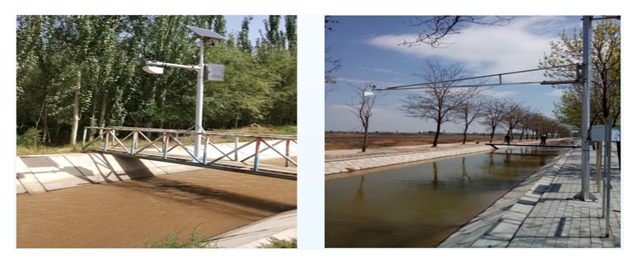

       总体安装图如下图

雷达水位计天线波束角为11×11°，雷达流速天线角度为14×32°，水位计照射水面时，照射区域类似一个圆；雷达流速计照射水面时，照射区域类似一个椭圆区域，如上图所示。

安装前，应选择合适的安装角度使得照射范围应当选择在平稳水流面上。准确理解雷达波的照射范围有助于选择合适的地方安装，避免一些容易干扰的场景，如河流两边随风摆动的树枝。

雷达照射水面区域边界与安装高度成正比，下表给出安装高度为1米时，水位计和流速计波束照射水面时A、B、D参数值（A、B、D含义见上图），实际安装高度（单位：米）乘以下列值即为实际对应参数。

                       天线波束照射面参数值

同样条件下，安装高度越高，回波越弱，信号质量越差，特别是对水流速度低、波纹小的场景，更难测到；同时安装高度越高，雷达波照射区域面积会越大，波束有可能照射到渠岸边，受岸边运动目标影响。安装过低的话，不利于防盗保护，所以建议安装高度范围3-4米。

安装注意事项

①安装流量计时，水位计和流速计雷达不能有遮挡，否则会影响测量准确度；

②流速计波束应朝来水方向（如上图所示），且正对水流来向；

③流量计安装时需尽量保证外壳上表面水平，且安装在渠道中间位置；

④流速计只受动态目标影响，渠道做硬化处理没有杂草或树木时，即便波束照射到渠道两侧也不会对测流造成影响；

  485网络终端电阻配置

在RS485总线的实际应用中，当传输距离超过长度时，总线的抗干扰能力就会出现下降，在这种情况下，就要在RS485总线的首尾两端接入120Ω的终端电阻，以保证RS485总线的稳定性。

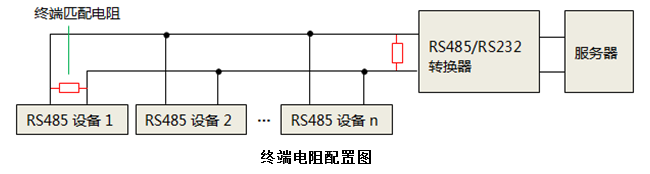

RS485通信终端匹配电阻的正确接法是在RS485总线的首端的设备的出口和末端的设备的入口上各接一个120Ω的终端电阻，该终端匹配电阻并接在RS485总线的正负两线之间。如下图所示：

六、装箱单

装 箱 单
