一、概述

巴歇尔槽(Parshall flume)又称巴氏槽：是明渠流量测量的辅助设备。原型是文丘里水槽，后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。1922年F.L.Parshall对此进行了根本性的变革，制作了现在通用的巴歇尔槽。以后又多次重复了水力学实验，制成了尺寸为1英寸到50英寸的各种量水槽。巴歇尔槽名字是1929年美国土木学会命名的。此后，英国、瑞士、意大利、印度、阿根廷等许多也提出了各种类型的文丘利水槽的设计方案并进行了实验，但巴歇尔槽仍是文丘利水槽中*普及的水槽。广泛应用于水利、环保、市政工程、电力、石油、化工、医药、冶金、造纸、食品等多个领域。

巴歇尔槽流量计

二、巴歇尔槽的应用

明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。

●巴歇尔槽安装注意事项：

首先一步：巴歇尔槽放入明渠中，保持槽子水平，

巴歇尔槽流量计

要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。

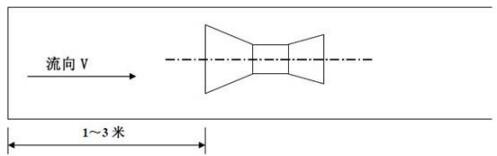

（2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。

（3) 保证巴歇尔槽下游有水位差，排放畅通，不会积水。

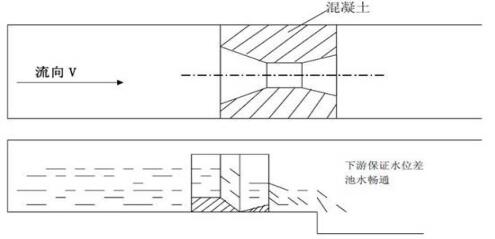

第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。

巴歇尔槽流量计

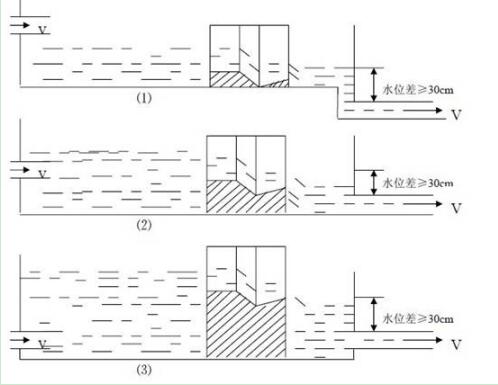

（4）巴歇尔槽安装的几种情况：

巴歇尔槽流量计

巴歇尔槽安装的关键点：保证巴歇尔槽下游有水位差，排放通畅，不会积水。注：巴歇尔槽支架处为水流上游。

材质：

常见的巴歇尔槽材质有：玻璃钢，不锈钢，PVC，聚丙烯。

巴歇尔槽流量计

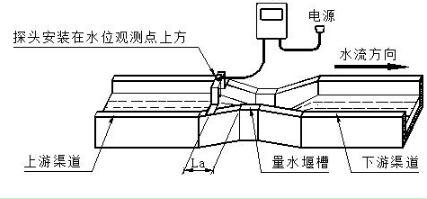

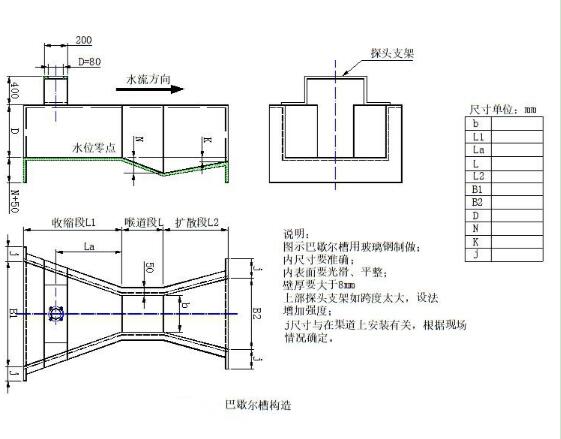

巴歇尔槽的水位测量点在进品收缩段，从与喉道连接处向上游到收缩段的2/3处。下游水位测量点，可以用来确定淹没度。巴歇尔内水面波动较大，为提高测量精度，应在巴歇尔槽的旁侧构造构造静水井，用连通管与槽内连通，在静水井内测量不位。静水井尺寸为0.3~0.5米方形为益。尺寸太大，井内水位变化滞后；太小，不利于以后清淤。井底要比槽底低0.2米左右，以防止淤积，堵塞连通管。连通管直径为30~50毫米即可。

巴歇尔槽水位-流量公式

类别	序号	喉道宽度 b(m)	流量公式 Q=Chan (L/S)	水位范围 h(m)		流量范围 Q(L/S)		临界淹没度%
				水位范围 h(m)		流量范围 Q(L/S)
				*小	*	*小	*
小型	1	0.025	60.4ha1.55	0.015	0.21	0.09	5.4	0.5
	2	0.051	120.7ha1.55	0.015	0.24	0.18	13.2	0.5
	3	0.076	177.1ha1.55	0.03	0.33	0.77	32.1	0.5
	4	0.152	381.2ha1.54	0.03	0.45	1.50	111.0	0.6
	5	0.228	535.4ha1.53	0.03	0.60	2.5	251	0.6
标准型	6	0.25	561ha1.513	0.03	0.60	3.0	250	0.6
	7	0.30	679ha1.521	0.03	0.75	3.5	400	0.6
	8	0.45	1038ha1.537	0.03	0.75	4.5	630	0.6
	9	0.60	1403ha1.548	0.05	0.75	12.5	850	0.6
	10	0.75	1772ha1.557	0.06	0.75	25.0	1100	0.6
	11	0.90	2147ha1.565	0.06	0.75	30.0	1250	0.6
	12	1.00	2397ha1.569	0.06	0.80	30.0	1500	0.7
	13	1.20	2904ha1.577	0.06	0.80	35.0	2000	0.7
	14	1.50	3668ha1.586	0.06	0.80	45.0	2500	0.7
	15	1.80	4440ha1.593	0.08	0.80	80.0	3000	0.7
	16	2.10	5222ha1.599	0.08	0.80	95.0	3600	0.7
	17	2.40	6004ha1.605	0.08	0.80	100.0	4000	0.7
大型	18	3.05	7463ha1.6	0.09	1.07	160.0	8280	0.8
	19	3.66	8859ha1.6	0.09	1.37	190.0	14680	0.8
	20	4.57	10960ha1.6	0.09	1.67	230.0	25040	0.8
	21	6.10	14450ha1.6	0.09	1.83	310.0	37970	0.8
	22	7.62	17940ha1.6	0.09	1.83	380.0	47160	0.8
	23	9.14	21440ha1.6	0.09	1.83	460.0	56330	0.8
	24	12.19	28430ha1.6	0.09	1.83	600.0	74700	0.8
	25	15.24	35410ha1.6	0.09	1.83	750.0	93040	0.8
