PD-BS-8001一体式激光水位计

产品概述：

我司生产浮球式激光液位计采用高精度、高可靠性、高信噪比以及快速反应的可以达到毫米级别分辨率的激光探头。通过对激光相位差的检测，感知目标物体的距离，可用于检测河水、大坝水位变化等。

一体化激光遥测水位计，作为常用的渠道量水设备，通过激光水位传感器采集到渠道水位数据；根据该测点的水位/流量关系曲线，计算出瞬时流量和累计水量；再由4G或NB等远程传输技术传输至数据中心。

  与传统的集成式监测系统不同，一体化激光水位计(流量计）将激光水位传感器、RTU、机箱、通讯、太阳能供电、防雷接地等部分集成在一起，在配合防护测井使用或直接立于渠壁，使之成为集安装、维护、运维、防护为一体的，高性能实时水位流量监测产品。

原理：

设备使用抱箍固定在河岸边或大坝的墙壁上，顶端的激光探头发射出激光，照射到反光浮球上反射，通过检测浮球位置变化计算出水位变化。

产品参数:

设备安装前检查

安装设备前请检查设备清单：

产品外观尺寸:

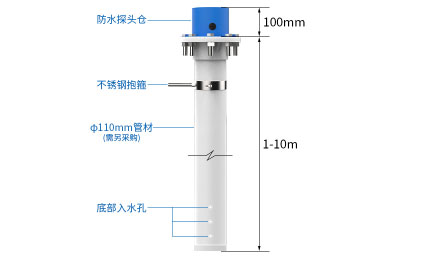

下图是产品的外观尺寸图，如图所示：

注：因对管道的需求不一，因此管道需自行购买，管材直径为φ110mm。

产品结构图

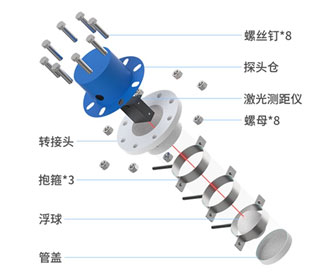

下图是产品的结构说明图，如图所示：

图2.结构说明

接口说明:

宽电压电源输入直流12V。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。

注意事项：

请注意不要接错线序，错误的接线会导致设备烧毁。

注意在某些出厂批次中可能提供的线序中没有黄线，此时灰色线等价替换黄线作用。
