PD-880L-X声学多普勒测流仪

声学多普勒流速流量仪俗称“多普勒流量计”，英文简称“ADCP”。仪器具备水平、斜线、垂直多种多点流速测量工作模式，可以实时在线采集流速、水位数据；产品可标配专用的测流控制器，通过指标流速等多种方法实现流速流量的在线监测。

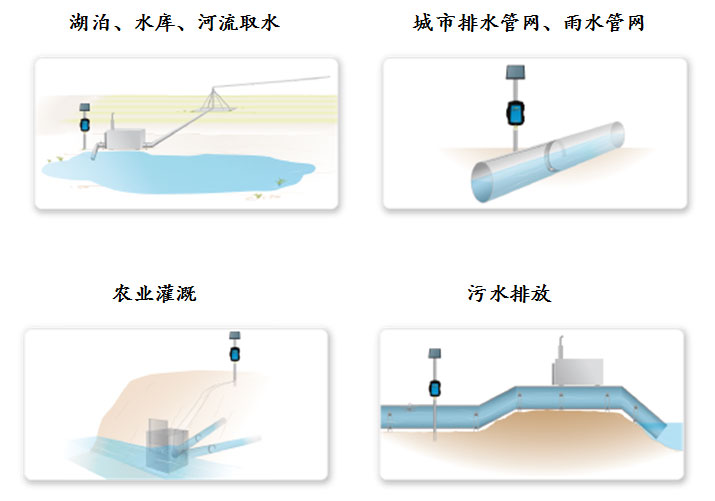

该产品可广泛应用于以下场景：

◆  水利水文：河流/湖泊水文站流速流量监测、防汛管理、洪水预警；

◆  环保部门：交接断面污染物通量监测、城市河道污染物通量监测；

◆  市政水务：城市排水监测；

◆  农业部门：农业灌溉、渔业养殖预警；

◆  交通航运：航道安全、桥梁冲刷监测；

◆  研究机构：环境影响研究、水体循环研究。

一、设备原理

产品有三个功能：测平均流速、测水深、测水温，并可显示断面流量。

其中水温测量使用温度探头，水深测量使用高精度压力传感器或超声传感器，流速的测量是通过超声波探头（换能器）发射与接受超声波信号并做相应的计算处理而获得的：

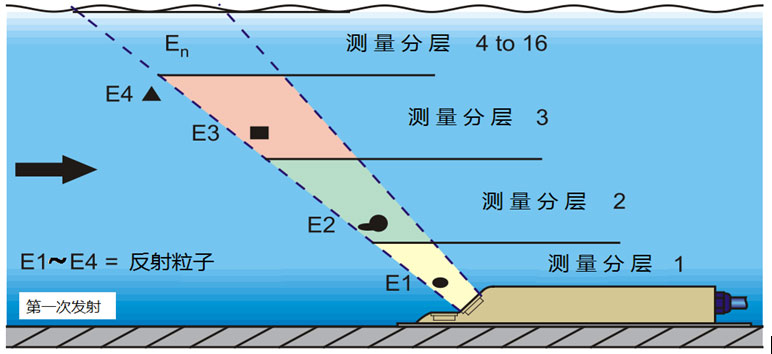

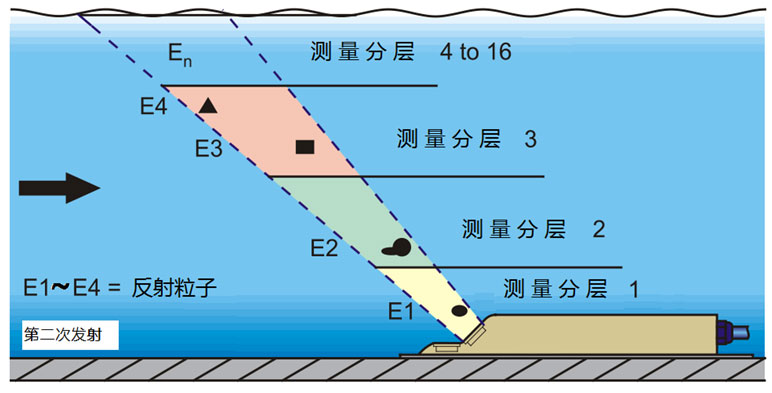

分层流速测量：流速的测量是通过超声波探头（换能器）相隔几秒先后发射两次超声波进行断面扫描，并保存两次扫描结果，通过位置比较可获得各层粒子的速度。

二 技术特性：

◆      采用先    进的相控阵技术，对点流速测量采用高频分时交叉多次测量方法，确保流速测量的稳定与可靠。

◆      可输出声波测量直线上多个点流速、信号强度、信号可信度等数据。

◆      枯水期低水位测量时可采用高频、小盲区、超小单元流速技术。

◆      采用高性能的DSP芯片，在低水位情况下，流速仪单元尺寸仅有0.02m，盲区0.03m，0.5米水深就可以测量出25个垂线点流速，从而准确测量出枯水期的河道流量。

◆      实时提供水下传感器安装姿态及安装方向数据，实时修正传感器测量数据，同时可以实现传感器位置偏移预警功能。

◆      内置三维姿态仪，安装简单。

◆      整机低功耗设计，可采用普通太阳能供电。

◆      可根据水深，自动/手动调整工作频率，获取充足的剖面流速数量。

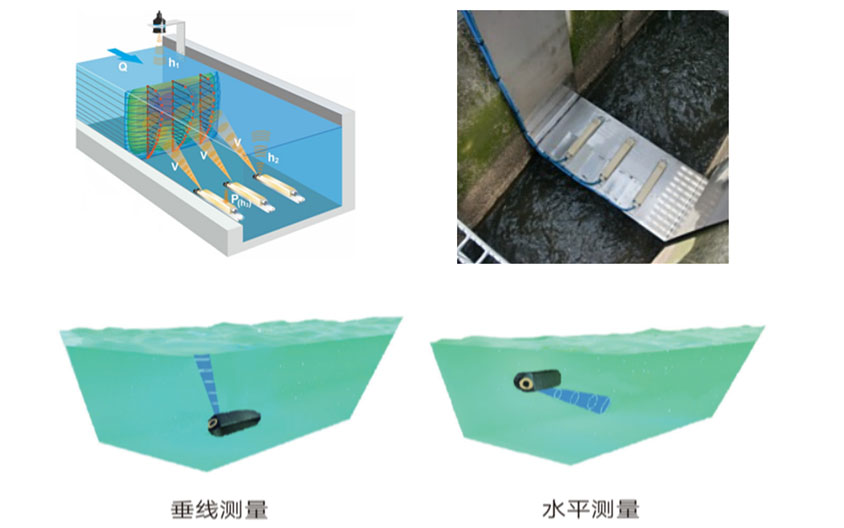

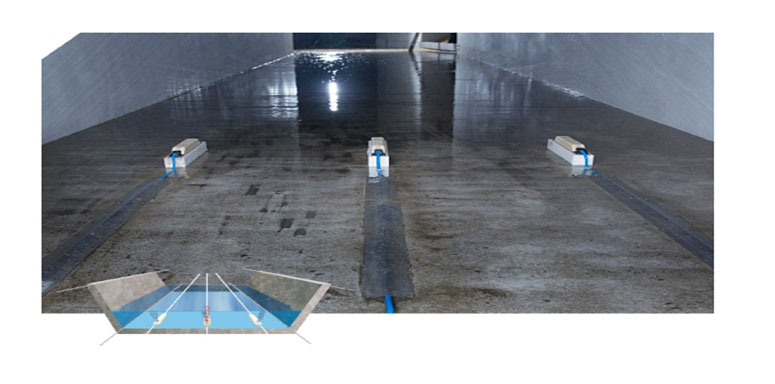

三   应用范围

四 技术参数

PD-880L-X系列主要技术参数如下：

备注：产品部分功能可根据用户需求定制，实际配置以具体产品为准。

五  设备安装

1、安装

PD-880L-X系列ADCP的安装包括水平和垂直等方法，因涉及河道通航等因素，水平安装较为普遍，本说明书主要针对水平安装说明。

水平安装时，安装支架应具有灵活性，比如很容易升降或翘离水面，易于维护保养。安装时保证传感器所在的X轴与河岸走向保持平行，Y轴与河岸走向保持垂直，测高波束的辐射面竖直向上，两测流波束以河岸垂线为中心对称均匀分布，安装时，可以参考传感器内置的姿态传感器的输出进行适当调整，保证纵横摇角度均接近0度。为了保证能够进行正确测量的剖面作用距离，建议传感器安装入水深度在平均水深的60%位置。

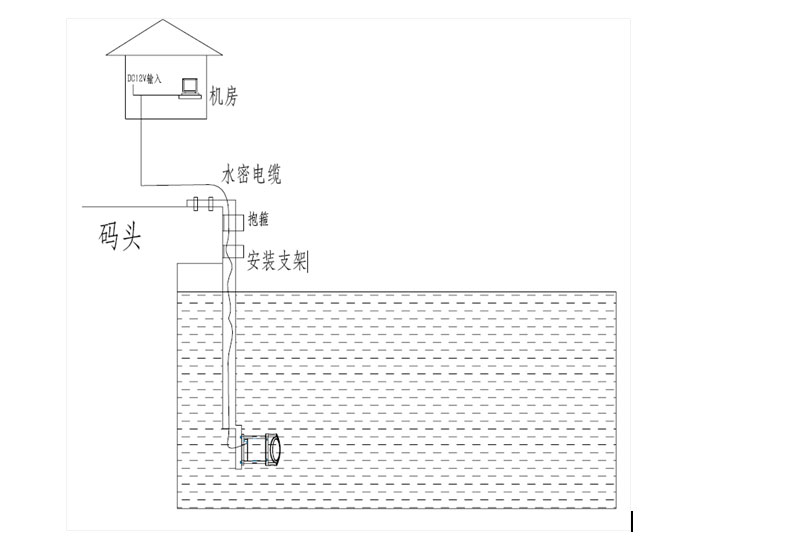

ADCP系列（水平安装）示意图

传感器固定考虑以下几方面：

（1）安装于稳固的结构体，确保在洪水或潮涌期间保持稳定可靠；

（2）可借助自动站房的取水平台立柱或站房基础支柱等结构体固定安装基座；

（3）为避免被漂浮物撞击，在传感器两旁相应位置应设置防撞杆；

（4）方便传感器的安装维护，安装基座的设计应考虑可升降，避免水下作业。

传感器的安装高度，应尽量满足以下基本原则：

（1）使其大致位于历年断面平均水位的60%处；

（2）安装位置应在历史枯水位之下；

（3）高于河底的淤积层，避免被掩埋。

2、测流控制器（终端机）及连接示意图

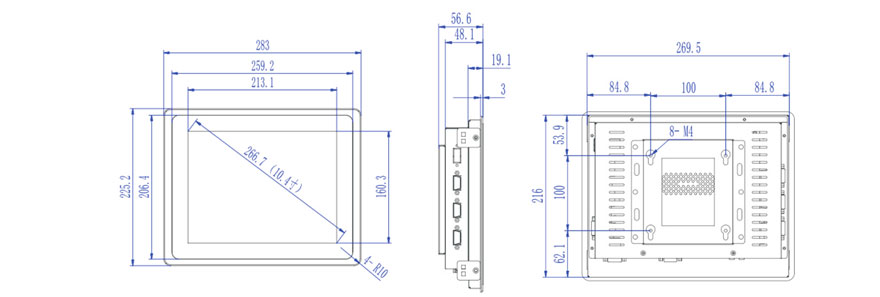

带显示屏测流控制器

可以背板式安装或嵌在柜门上安装，侧面有COM接口，预留7CM以上空间，方便接插转换器及串口线。

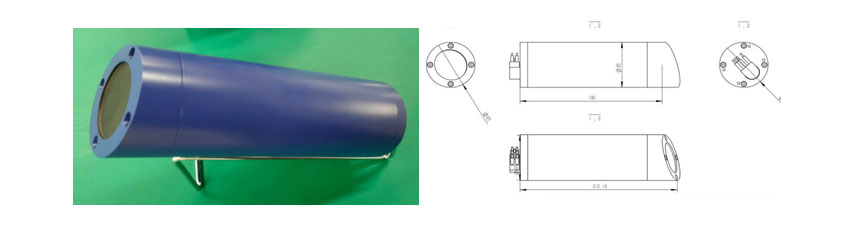

传感器实物图与尺寸

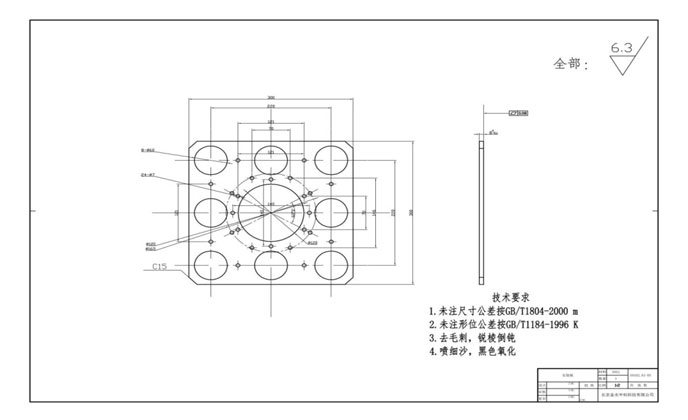

传感器安装背板尺寸

无显示屏测流控制器

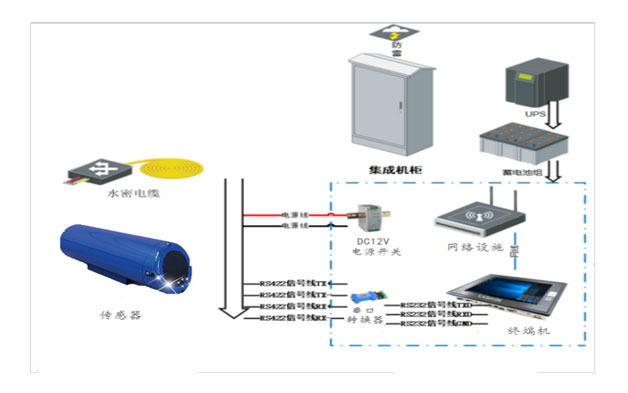

测流控制器与传感器整体连接图

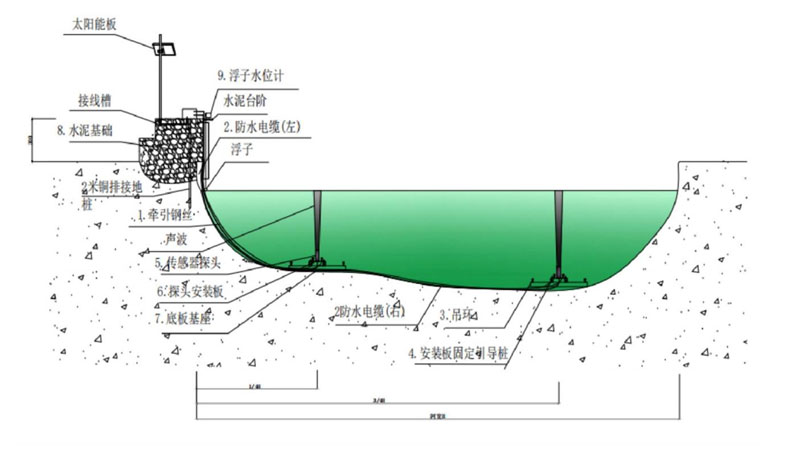

3.传感器安装
