PD-880L多声道多普勒流量计

产品介绍：

     PD-880L多普勒流量计即可以测量水、海水、化学液体、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体，也可以测量城市排水、污水、工业废水、矿浆、原油、泥浆、油水混合物等含气泡、杂质、颗粒的液体，是对仪表本身的抗干扰性，稳定性及经济性等进行全方面改良 提升的一种新型产品。

PD-880L多普勒流量计适用于任何重力流的液体流量测量，包括渠道/管道/涵洞/河（湖）道，重力流体其各个水流层流速不一，本产品通过被测断面的尺寸，选择多声道流速测量模式，多个声道测量多个断面的流速，计算出平均流量流速，如此得出的流速更贴近真实流体流速。

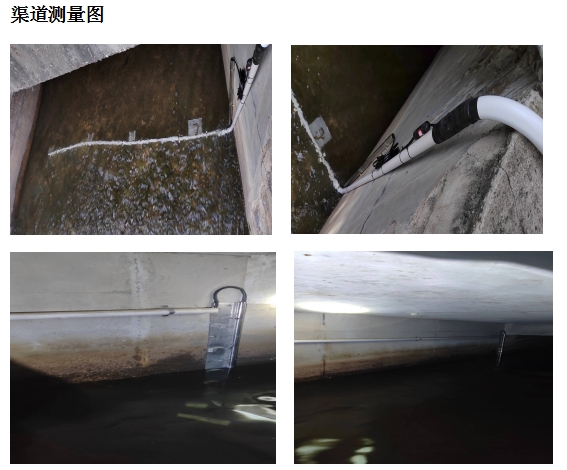

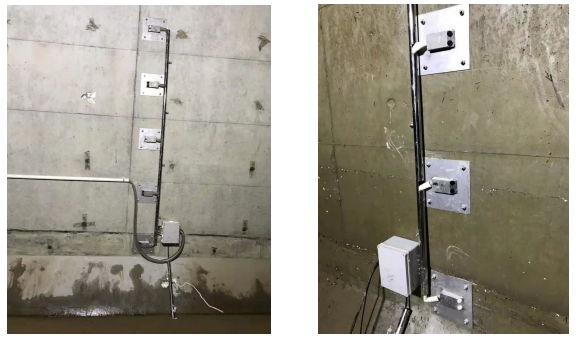

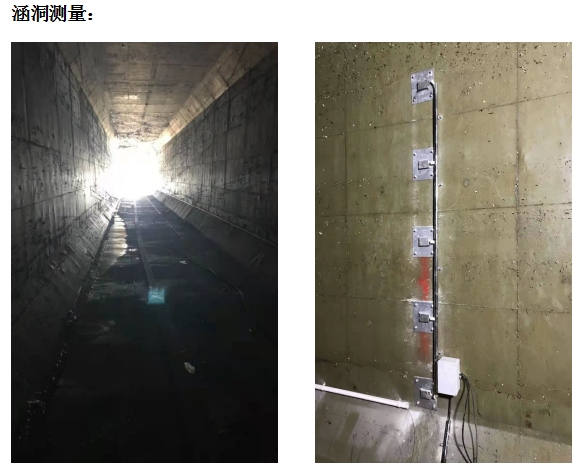

对于渠道、涵洞、非满管、河（湖）道流量的测量，PD-880L 多普勒流量计采用速度面积法测量原理，即液位传感器测量液位值，流速流量传感器测量流速，渠道流速测量不同于管道，随着流量和水位的变化，渠道流水各个断面的流速也在改变，而且差异性比较大，因此根据的渠道的尺寸选择多断面多声道测量，计算出平均流速与测量出的液位值计算成流量值。通常来讲对于水深高于 1 米的渠道应采用三声道断面测量，声道越多流速测量越准确，下部传感器位置高于渠底 100mm，以保证不被淤泥覆盖，上部传感器露出水面时主机自动判断。

工作原理：

PD-880L多普勒流量计采用速度面积法原理测量流量，即多声道多普勒流速传感器测量断面流速，液位传感器测量实时液位，流量计算公式为流量=流速*截面积，通过流速与液位测量测出流量。

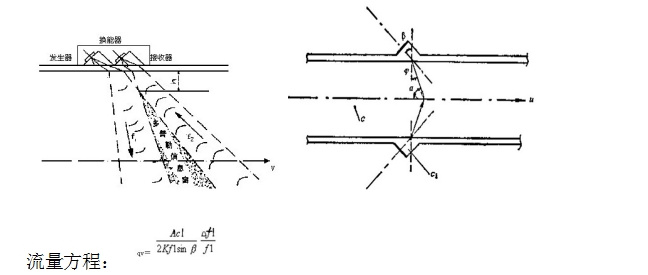

超声波多普勒流量计的测量是以物理学中的多普勒效应为基础的。根据声学多普勒效应，当声源和观察者之间有相对运动时，观察者所感受到的声频率将不同于声源所发出的频率。这个因相对运动而产生的频率变化与两物体的相对速度成正比。在超声波多普勒流量测量方法中，超声波发射器为一固定声源，随流体一起运动的固体颗粒起了与声源有相对运动的“观察者”的作用，当然它仅仅是把入射到固体颗粒上的超声波反射回接收据。发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产少的声波多普勒频移。由于这个频率差正比于流体流速，所以测量频差可以求得流速进而可以得到流体的流量。因此，超声波多普勒流量测量的一个必要的条件是：被测流体介质应是含有一定数量能反射声波的固体粒子或气泡等的两相介质．这个工作条件实际上也是它的一大优点，即这种流量测量方法适宜于对两相流的测量，这是其它流量计难以解决的问题。因此，作为一种极有前途的两相流测量方法和流量计，超声波多普勒流量测量方法目前正日益得到应用。

其中：

qv：体积流量                 β：声波由声楔进入流体入射角

A：被测管道流通截面积        c1：声楔材料中的声速

K：流速修正系数              f1：发射频率

△f1：多普勒频移

产品特点：

1、多声道多普勒测量模式

2、适用于非满管、满管、明渠、暗渠、涵洞、河（湖）道等规则与不规则断面

3、宽流速测量，测量范围：0.01-12m/s

4、高精度，流速精度：±1%（FS），液位精度：0.5%（FS）

5、传感器坚固耐用，不锈钢316L材质

6、传感器IP68防护等级

7、触摸大屏液晶显示

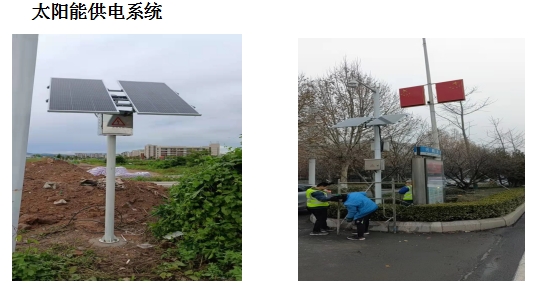

8、配合太阳能蓄电池，支持野外或无市电工况使用

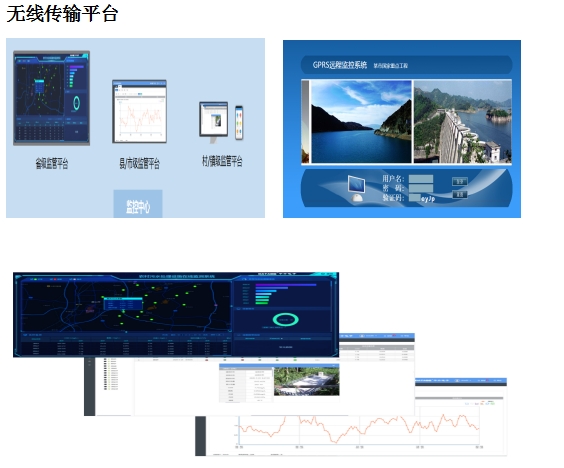

9、配套无线传输RTU，支持远程无线传输模式，可轻松实现远程监控

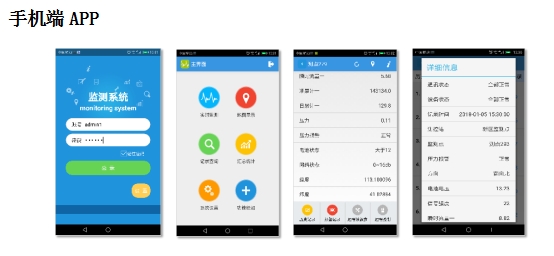

10、配套多点监测服务器软件平台，可在电脑端/手机端远程监控数据

产品应用：

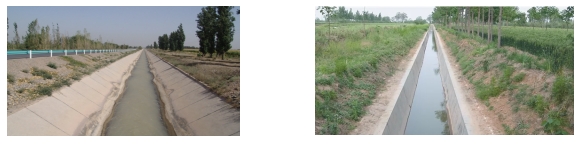

应用范围：市政污水、工业废水、雨水、河流、灌溉用水、原油、油水混合物、泥浆、医院废水等。

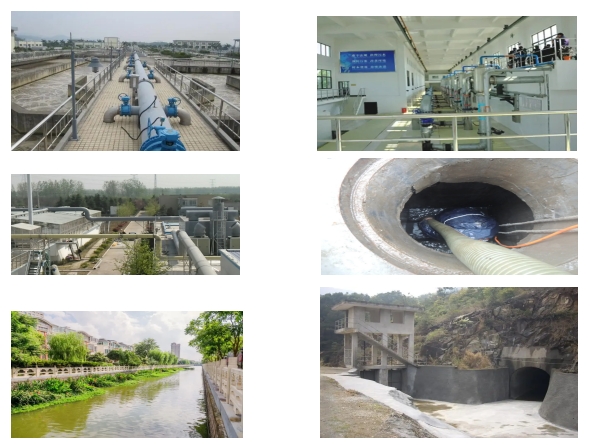

应用场合：城市排水、水务计量、河道治理、海绵城市、农田灌溉、污水处理、油田、电厂、市政、化工厂、污水排放系统、矿厂等。

技术参数：

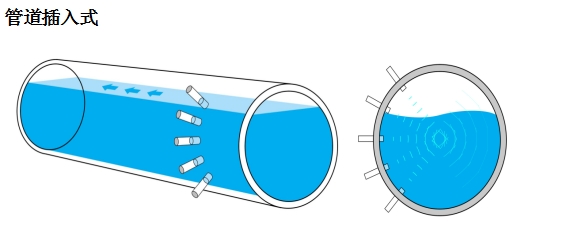

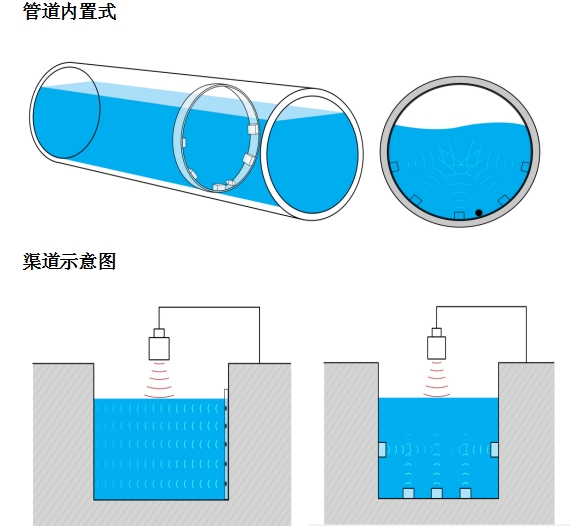

测量示意图：
