PD-680L双模式超声波流量计

商品说明

技术规范

◆ 测量精度高达1%

◆ 时差法/多普勒双模式测量

◆ 主机防护等级达到IP67，传感器防护等级达到IP68。

◆ 测量范围大，可实现口径DN15-DN6000管道测量。

◆ 主机多种安装方式：壁挂安装、导轨安装、隔爆箱安装。

◆ 配接温度传感器，可实现热量测量。

◆安装方便快捷，可不停产安装、维护、维修。

传感器

安装方式

主机可安装在隔爆箱内。

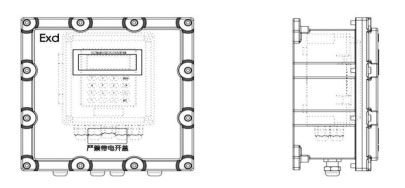

隔爆箱内安装示意图

商品参数

基本技术参数：

类别	性能、参数
主机	原理	时差超声波双模式
	精度	流量:优于±1%
	显示	支持中、英、意三种语言
	信号输出	1路4-20mA电流输出，阻抗0-1K，精度0.1%
		1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms）
		1路继电器输出
	信号输入	3路4-20mA电流输入，精度0.1%，可采集温度、压力、液位等信号
		可连接三线制PT100拍电阻，实现热量测量
	数据接口	隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议
专用电缆	定制双绞线，一般情况下限于50米；选用RS485通讯，传输距离可达千米以上
管道情况	管材		钢、不锈钢、铸铁、水泥管、钢、PVC、铝、玻璃钢等一切质密的管道
	管内径		15-6000mm
	直管段		传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管径）
测量介质	种类		水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
	温度		温度：-30-250℃
	浊度		<10000ppm且气泡含量小
	流速		0-±30m/s
工作环境	温度		主机：-20-60℃；流量传感器：-30-250℃
	湿度		主机：85%RH;流量传感器：可浸水工作，水深<2m
电源	DC8-36V或AC85-264V
功耗	2.5W
