PD-JG-T智能井盖监测仪

产品概述

井盖作为城市资产重要组成部分，在打造现代化的智慧城市过程中有着举足轻重的作用。井盖在城市的大街小巷随处可见，一旦遇到井盖破损或是被盗，如果得不到及时处理，很容易造成巨大的安全隐患，危及到人民群众生命财产的安全。根据井盖的出现的问题能够获得及时进行处理，因此可通过物联网手段对各类井盖进行快速有效的管理，是智慧井盖监测终端的突出优势。

井盖异动设备安装在井盖背面，设备终端可检测井盖当前的倾斜角度。当该倾角值大于设定的报警值时触发报警，并通过无线网络将报警信息发送至云平台。设备终端支持设置定时上报时间间隔和报警角度阈值。非报警状态下，终端以定时上报时间间隔发送上传。在报警状态下，终端以立即发送上报报文，当角度恢复正常时，终端也会立即发送报文到平台。报文中的设备状态位用来指示当前的报警状态。设备状态位还可以指示当前的电量状态、水位高度检测、光照度检测以及其他状态。

功能特点

采用卡尔曼滤波算法，使设备采集的角度值精确、稳定。

n 内置超大电池，可持续使用5年。

n 采用 NB-IOT 网络通信，数据可上传至我公司免费本地以及云平台，可通过网页端，本地端、微信公众号、手机 APP 进行查看数据，超限以及设备离线时可通过多种方式推送消息。

n 防护等级高，IP68。

n 可自定义上传时间。

主要技术指标

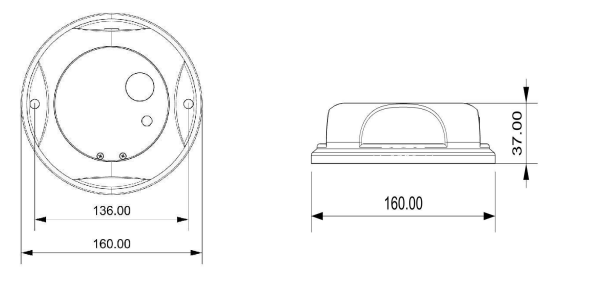

设备尺寸图：

设备尺寸

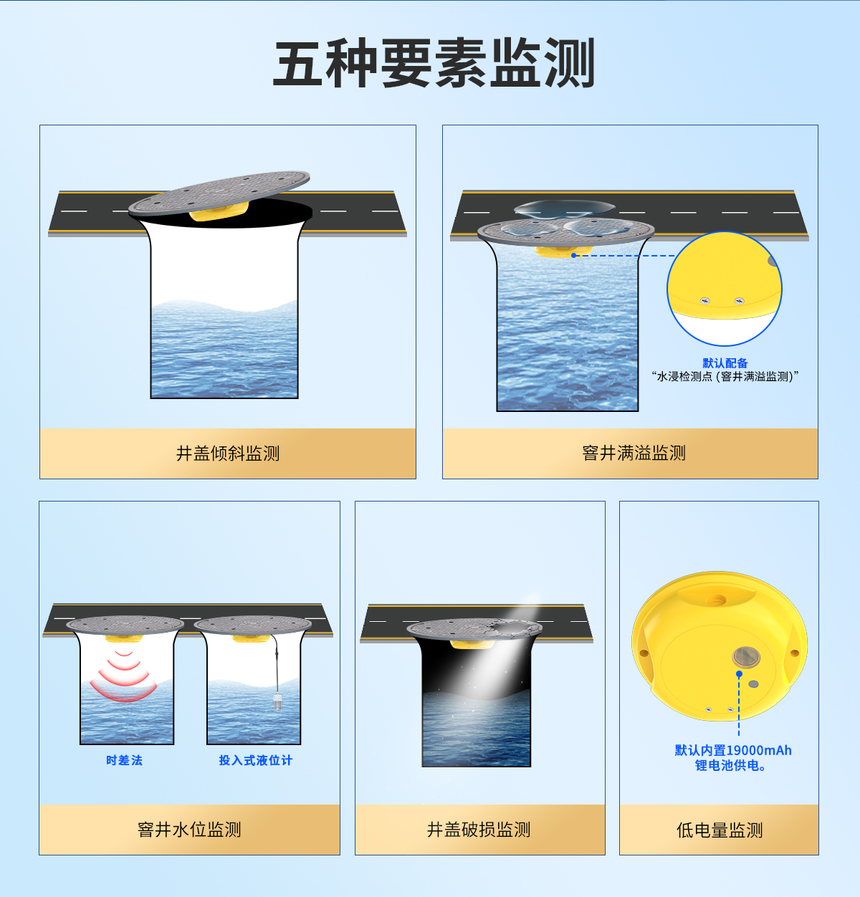

设备监测因素：

设备安装说明

设备安装前检查

设备清单：

▇ 变送器1台      ▇ 合格证、保修卡

▇ 安装配件及螺丝  ▇ 磁铁

设备供电

收到设备后，检查设备外观，并使用磁铁在设备水浸端子附近旋转一周，设备可正常唤醒搜索到蓝牙，详情见——4. 设备配置及校准说明。

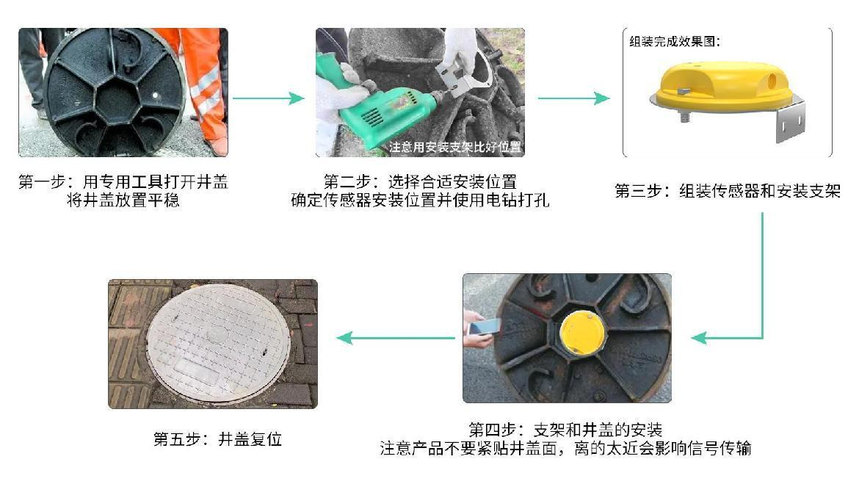

安装示意

智能井盖监控器必须正确安装方可达到设计的功能，由于井盖监控器采用NB网络，通常设备的安装可本司技术人员指导下进行。

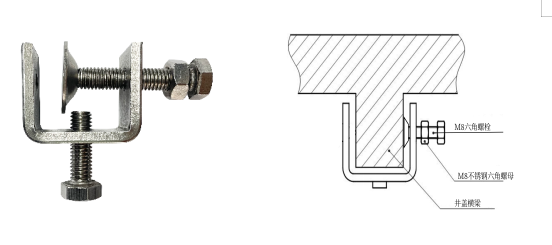

安装方式①（默认）：

使用两个C型卡，确定好固定位置后，使用工具固定好C型卡，然后再使用螺栓将传感器安装到C型卡上。

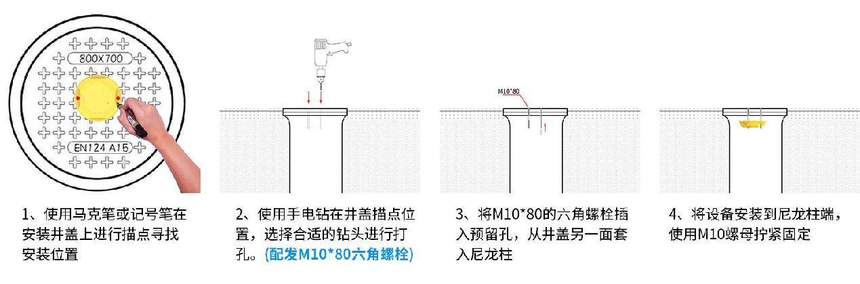

安装方式②：

针对复合材料或非金属材料井盖，为了不破坏井盖自身的结构，可使用工装将监测终端固定于井盖上，可将监测终端固定于井盖上。

安装方式③：

若安装位置为雨水井盖材料，雨水井盖材料为球墨铸铁，井盖内部中心部分的加强筋为六边形，如图所示，该监测终端安装在支架上，支架安装在井盖中心六边形加强筋的任意一条边上。
