PD-QX-01气象环境监测站

概述：

气象环境监测系统由气象站、综合环境监控云平台组成。是针对环境监测及灾害监控预警而设计的一款气象监测系统，用于对风速、风向、雨量、空气温度、空气湿度、光照强度、土壤温度、土壤湿度、蒸发量、大气压力等十几个气象要素进行全天候现场监测。然后通过专业配套的数据采集通讯线与计算机进行连接，将数据传输到气象监测云平台中，用于统计分析和处理。具有自动气象监测、实时数据显示、实时图像显示、智能远程管理、数据分析存储的功能。

       PD-QX-01气象站是用于监测实时环境变化且做出相应预警提示的监测仪器。主要是由环境数据采集系统、太阳能供电系统、全天候防护箱和气象观测支架、LED大屏显示系统、视频监控系统等子系统组成。能主动观测和传递气压、气温、相对湿度、风向、风速、雨量等常规气象要素信息，进行地面气象监测、储存和发送监测数据，并且能够根据需要将监测数据转换成气象信息或编制成表格、曲线等表现形式的地面观测装置。

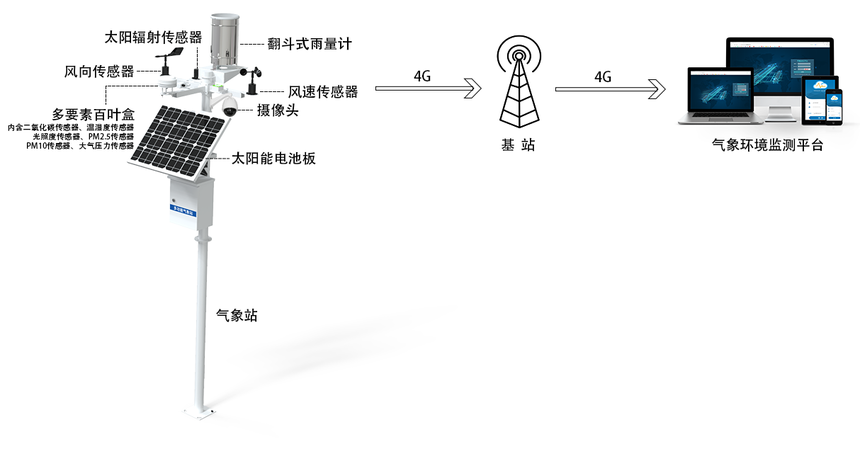

气象环境监测系统拓扑图:

功能特点

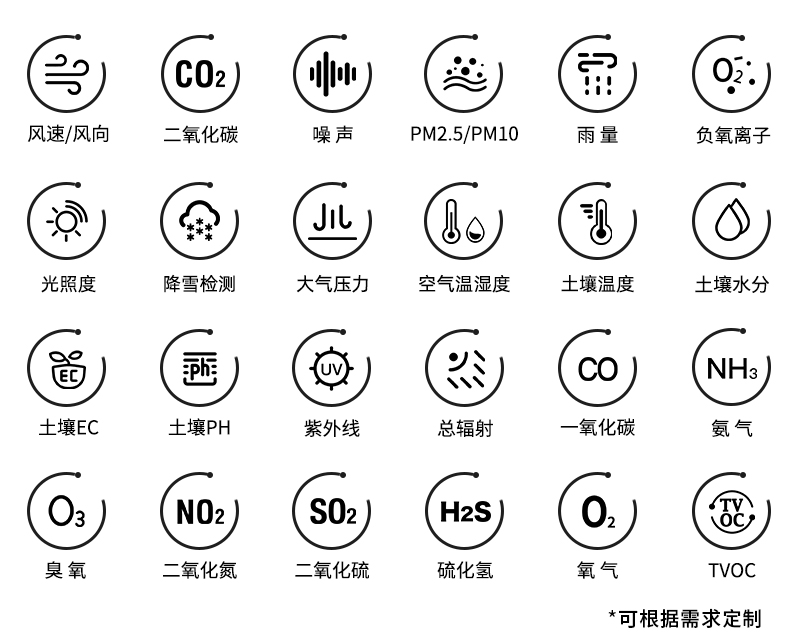

  多要素监测

 PD-QX-01气象环境监测站能监测绝大多数的气象要素，例如空气温度、空气湿度、风速、风向、土壤温度、土壤水分、土壤EC、土壤PH、PM2.5、PM10、大气压力、雨量、光照、雨雪、紫外线、总辐射、CO、O3、NO2、CO2、蒸发量、负氧离子浓度等。

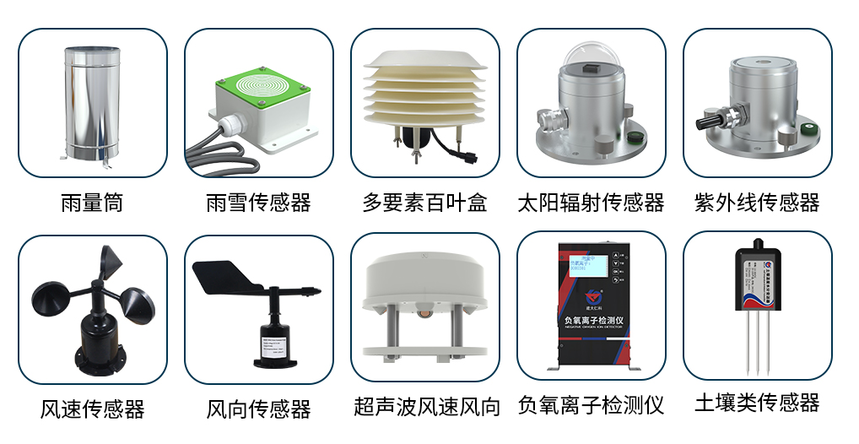

多传感器集成

 PD-QX-01气象环境监测站具有1路 ModBus- RTU 主站接口（可通过此接口连接我司 485 变送器：1 路风速，1 路风向，4 路土壤温度+水分，4 路土壤 EC+PH，1 路空气温湿度，1 路噪声，1 路二氧化碳，1 路大气压力，1 路光照，1 路雨雪状态，1 路紫外线，1 路总辐射，1 路一氧化碳，1 路臭氧，1 路二氧化氮，1 路二氧化硫，1 路硫化氢，1 路氧气，1 路空气质量，1 路负氧离子，1 路氨气，1 路TVOC）、1 路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量），2 路继电器输出（选配）。

■ 多种数据传输方式

气象站通讯方式灵活多样。支持GPRS/4G或以太网传输方式（二选一），可实现数据的远程控制和传输。同时该气象站还带有1路ModBus-RTU从站接口，可以将数据通过 485 通信的方式上传至客户的监控软件或 PLC 组态屏等。

■ 多种供电方式可选择

气象站可以选择通过220V交流电源供电，还可以选择太阳能板+蓄电池供电方式，该供电方式可在阴雨天连续工作7天（蓄电池充满电），保障设备正常运行。除此之外，还可以选择双供电方式，该方式支持220V市电与太阳能板+蓄电池两种供电方式，在使用过程中优先市电供电，当市电断电后太阳能板和蓄电池才提供供电，双重保障。

■ 采用白色喷塑电控箱

气象站采用高强度钣金箱体及白色喷塑防锈方案，外观美观，耐长期雨雪、太阳辐射，适应温度范围宽。采用精心设计的散热格栅、气流通道，确保阳光直射下箱体内部温度恒定。根据用户需求，还可选择带视窗的电控箱，通过视窗可以直观的看到气象站数据及内部结构工作状态，增加视窗之后仍可达到IP65防护等级。

■ 抗震防雷性能好

气象站拥有防雷击、抗干扰等保护措施，采用了降额、电磁兼容、野值剔除等多种技术，增强了气象站对野外环境的抵抗能力，使其更加适应野外各种恶劣的环境。

■ 一体化设计

气象站杆体上增加微连孔设计，所有设备一律杆内走线，有效避免紫外线及鸟虫对设备线造成的损坏。杆体底部留有检修口，不仅方便检修，还支持供电接线及土壤类传感器走线，一举多得。

■ 安装简单

气象站整体立杆采用2节法兰连接。内部每个传感器都有单独的线缆，采用防水对插线连接，只需拔插线缆，即可完成安装。并且每条线缆上均带有标识，当设备发生故障时，可快速判断故障位置并及时维修。具有走线简单、接线便捷、安装稳定、运输方便等特点。

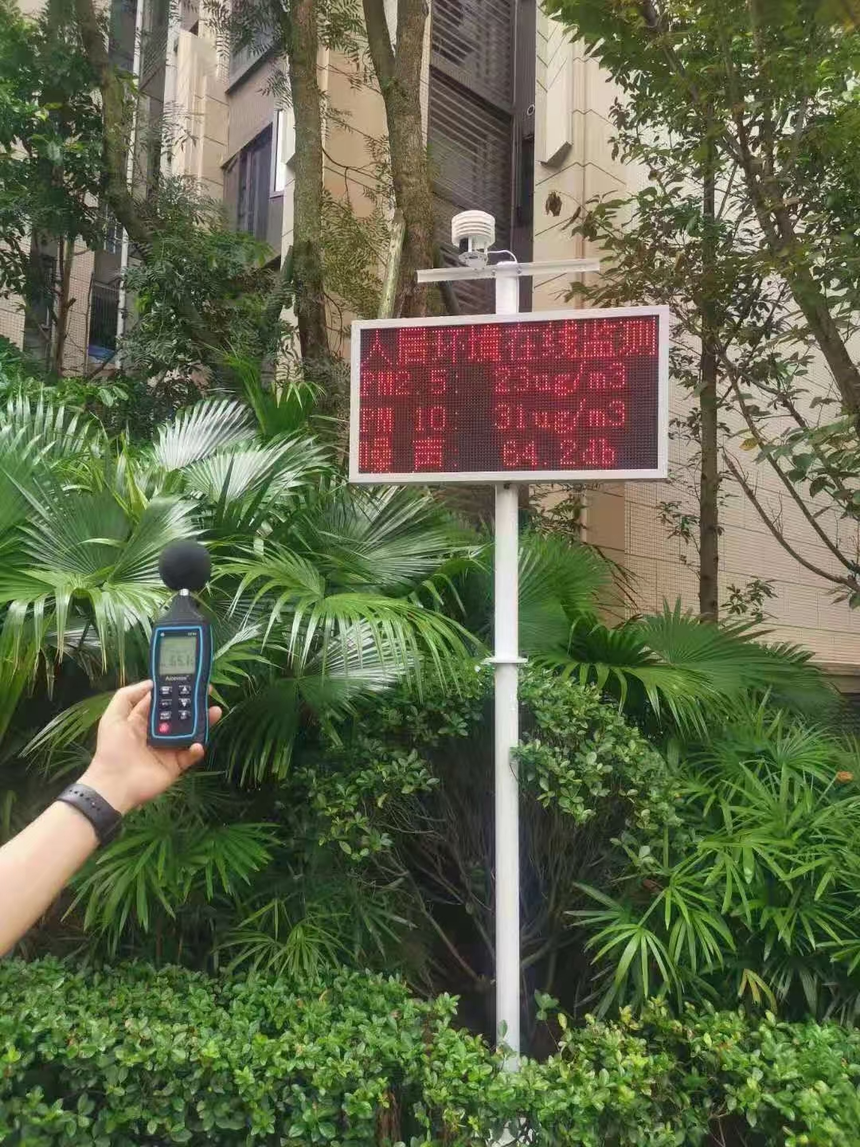

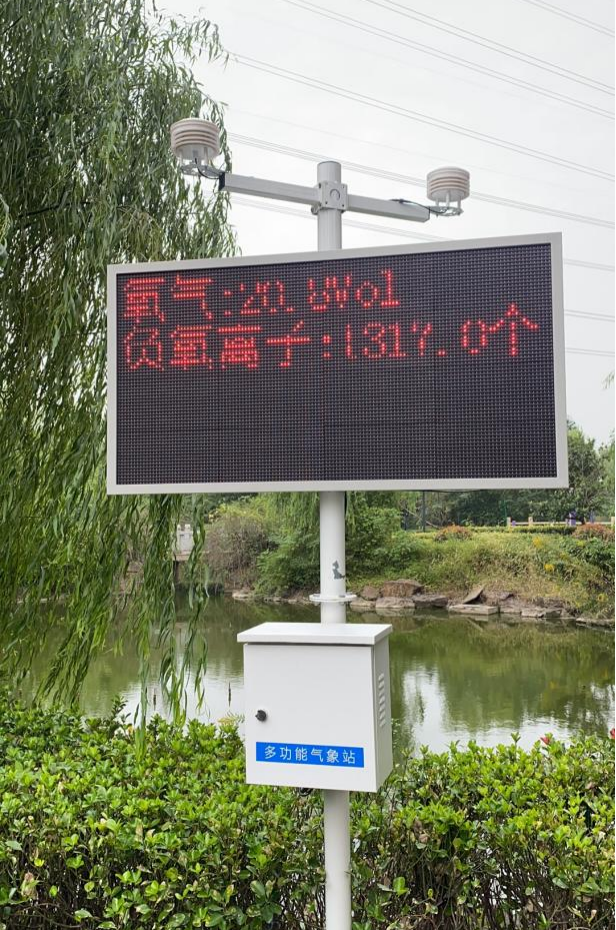

■ 可外接LED显示屏

景区等环境需要实时向游客展示监测数据，气象站设备均可外接LED显示屏。可提供96*48点阵的室外屏（默认），满足不同场景的观看要求。

技术参数

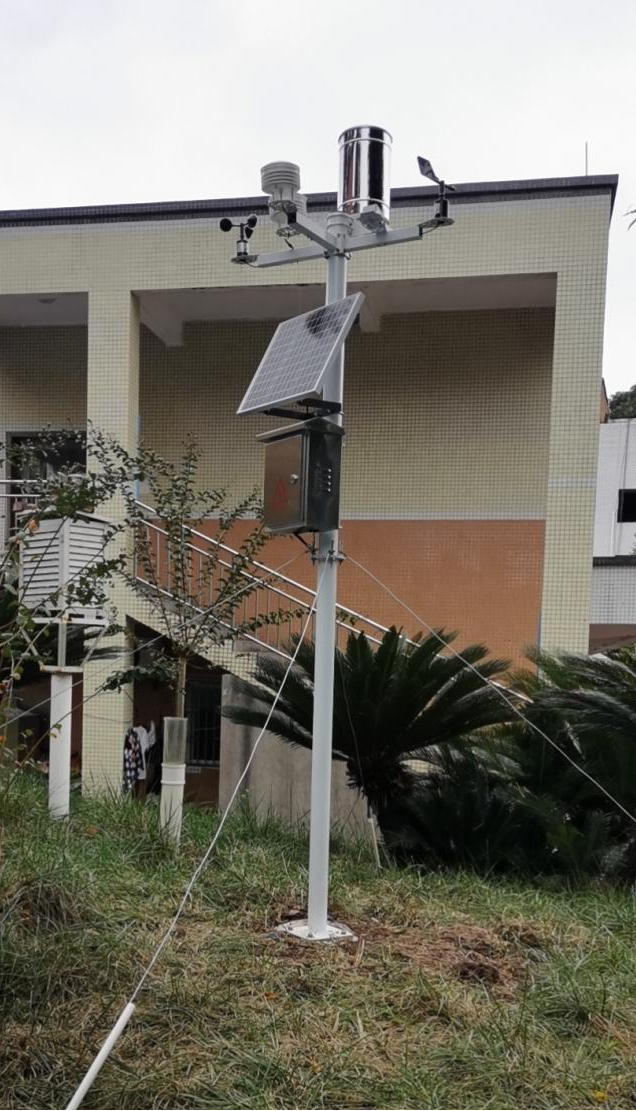

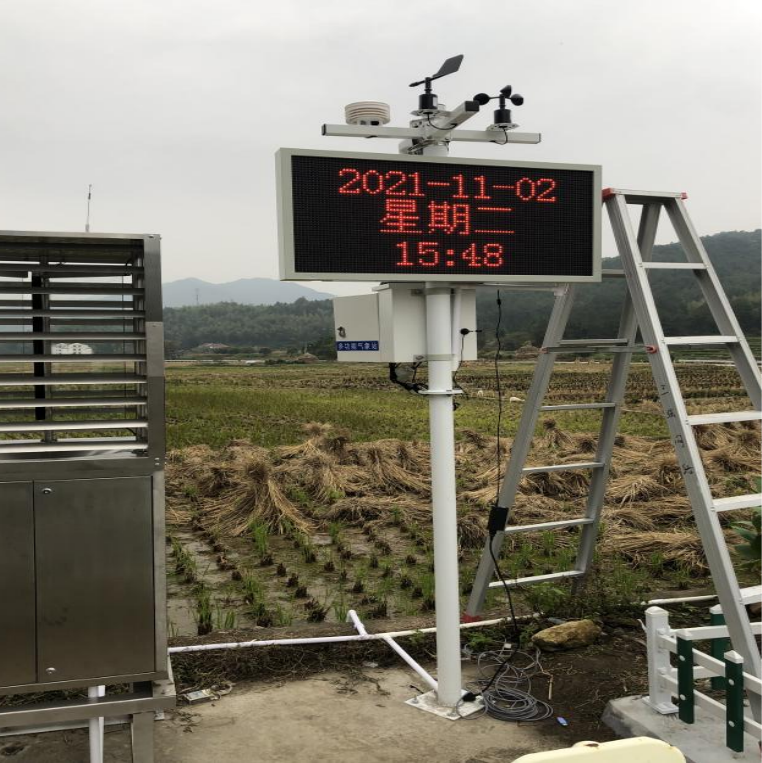

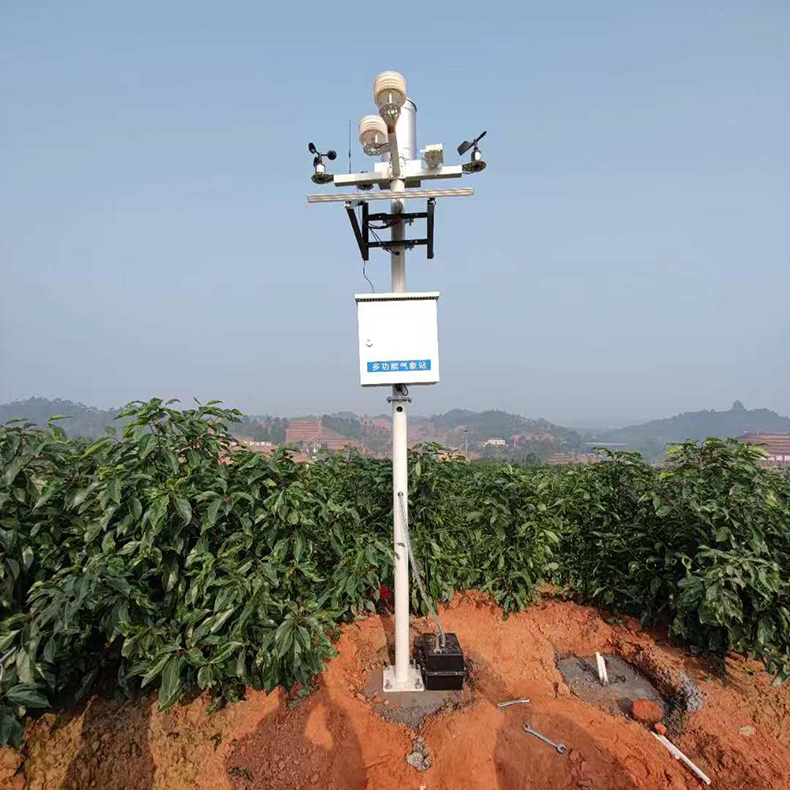

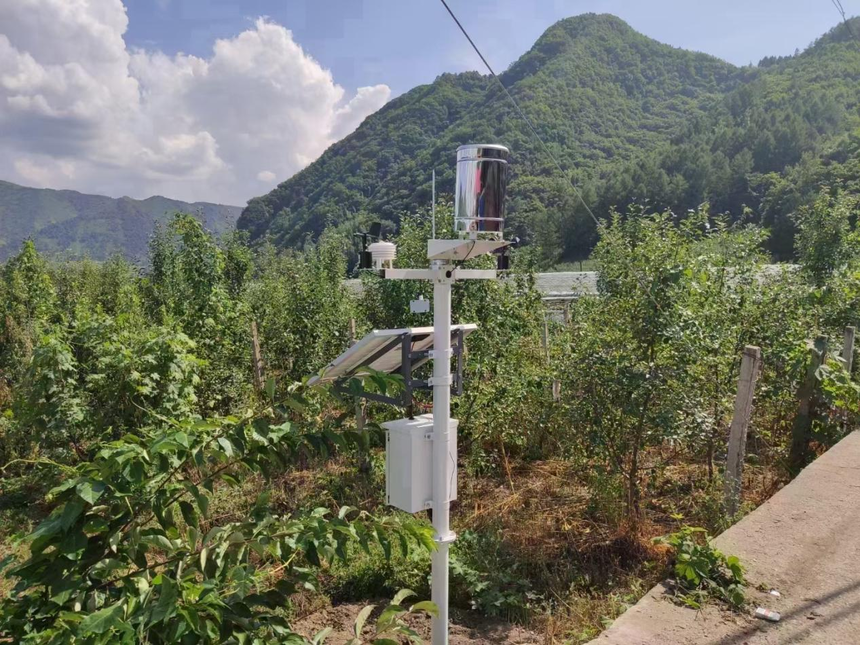

工程案例：

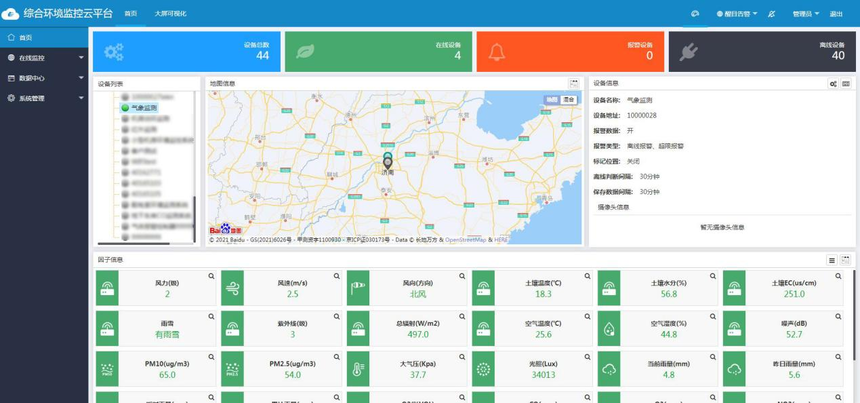

环境监控平台

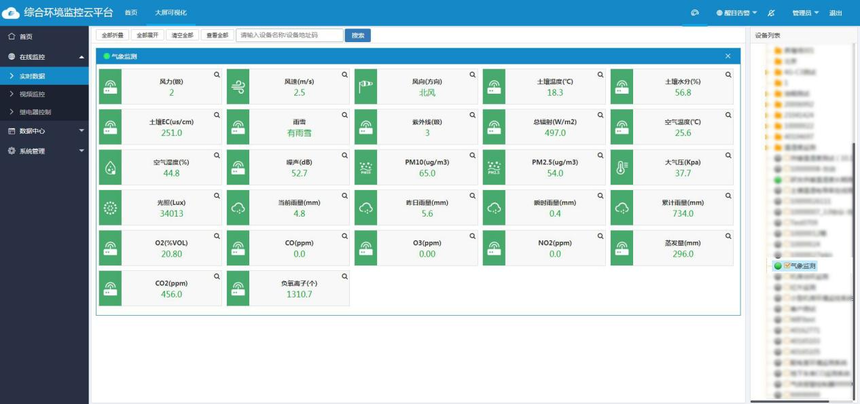

PD-QX-01平台支持实时查看所测环境的气象环境数据。数据可以通过图形化界面、列表等方式反映，图形化界面的优势在于让用户直观看到数据和传感器相对位置，列表则更利于用户对数据进行对比。

视频监控

全面性的监管，实现气象站周边环境画面联网呈现，支持在现场安装摄像头及传感器，传感器监测到的数据通过视频字符叠加器可叠加在监控画面上，其界面显示全部信息，避免反复切换，实现远程监控。

 历史数据查询、导出

可通过系统查询每个监测点的设备信息，对设备监测数据、历史数据进行查询。并生成数据曲线图，具有单个或多个因子数据存储/查询/导出数据功能，支持PDF、excel等多种数据格式导出，导出内容标题、使用单位名称用户可自定义，同时可导出数据查询的时间段、查询数据账号、保存数据间隔、离线判断间隔等重要信息。

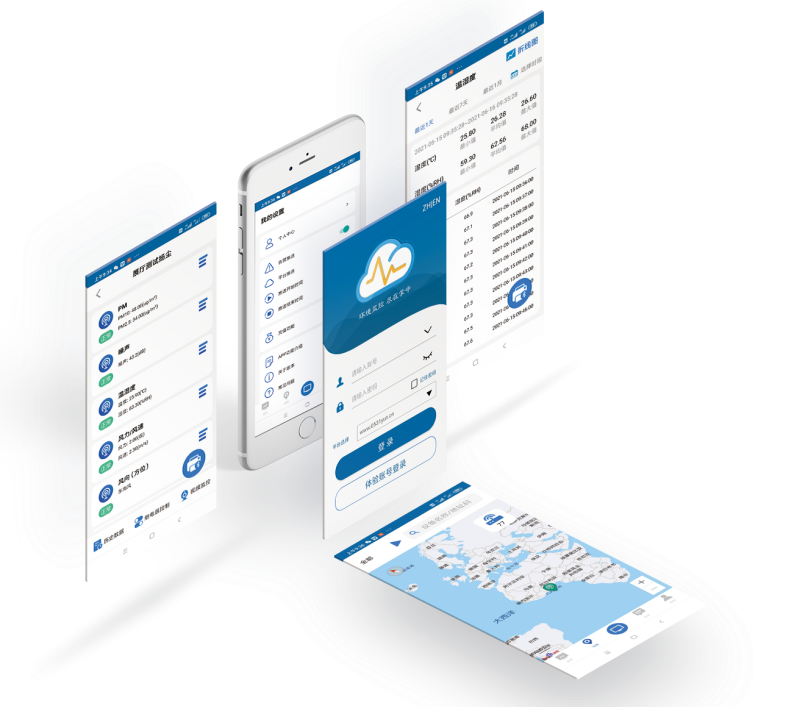

移动端APP

为方便移动端用户监测数据，推出“云控通”手机APP，方便用户24小时实时监测。可以通过账号密码登录云平台，一键控制上万个设备。支持视频查看，设备故障/异常报警，支持离线告警功能，支持实时数据查看，历史数据曲线查看，还可连接蓝牙打印机进行数据打印。
