PD-810-01雷达明渠流量计（小渠道）

概述:

PD-810-01雷达明渠流量计是一款通过雷达波技术测量流量的流量设备，产品有两个功能：测水面流速、测水深，并可显示断面流量。水深测量使用雷达液位计，置于仪器底部，垂直照射水面并测得距离水面的距离，进而求得水深。流速的测量也是通过雷达流速仪照射水面获得的。通过测得的水面点流速与水位及预先输入的断面尺寸，基于一定的水力学模型可求得断面流量。

原理：

雷达测速仪是通过微波来测量运动物体的速度,其工作理论是基于多普勒原理，既当微波照射到运动的物体上时，会产生一个与运动物体速度成比率的一个频率变化，其变化大小正比于物体运动的速度。

雷达发射的微波以一个扇型的方式出去(S1)， 在照射区域内的水面目标会对微波形成-个反射(S2),S2与S1的频率之差即为多谱勒频移Sd，设水流流速为V，多谱勒频移Sd正比于流体流速V,通过Sd就可计算求得V。

产品特点：

◆ 内置进口24GHZ雷达流速探测模块和24GHZ雷达水位模块；

◆ CW平面微波雷达非接触式探测，不受气候、泥沙及漂浮物影响；

◆ 快速精确测量，数据输出稳定，且适用于洪水期高流速现场；

◆ IP68防护等级，可在井下使用；

◆ 可设定多种数据通讯接口，方便用户系统对接；

◆ 测量和休眠模式相结合，低功耗设计；

◆ 防内部结露、防水、防雷设计，适用于各种野外环境；

◆ 外观小巧，安装方便、易维护。

应用范围：

湖泊水库  河流  非满管  城市供水  明渠/暗渠  工矿企业化工污水废水

水利工程   农业灌溉渠道  污水治理

技术参数：

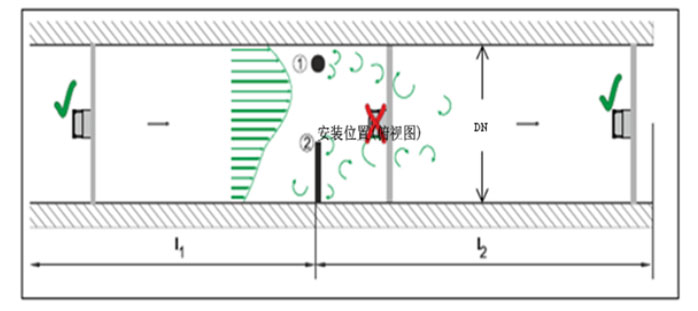

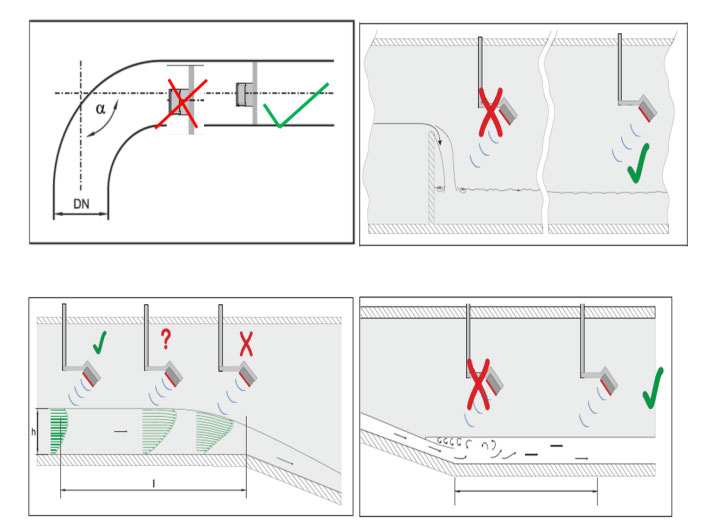

安装位置

测流渠段的选择与测流准确性有直接的关系，为得到较好的测流结果，测流渠段应满足以下条件：

①测流渠段内无巨大块石阻水,无巨大漩涡、乱流等现象；

②测流渠段宜顺直、稳定、水流集中；

③测流渠段需硬化处理，测流断面宜规整；

④测流渠段应保持顺畅，防止漂浮物堆积。

仪器结构：

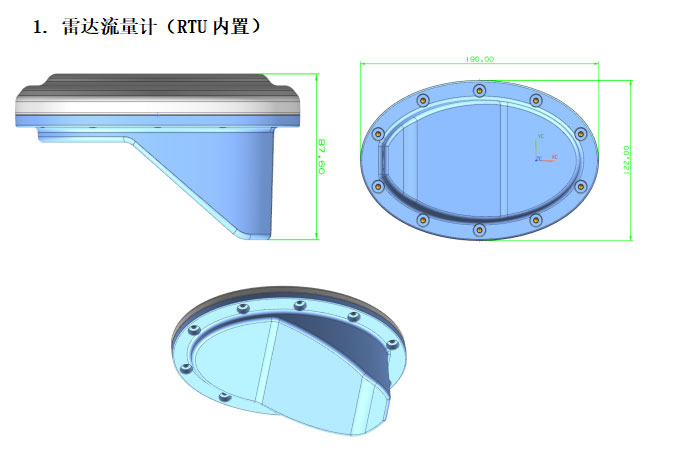

雷达流量计（RTU内置）

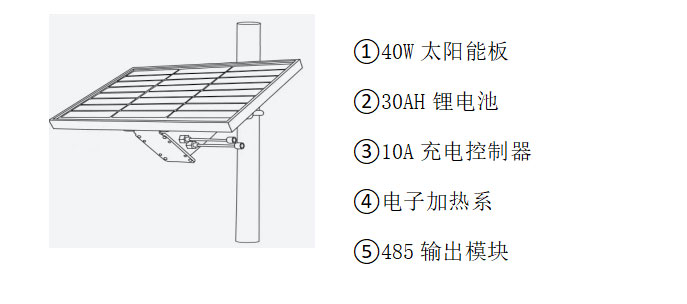

2.太阳能供电系统

现场安装方式

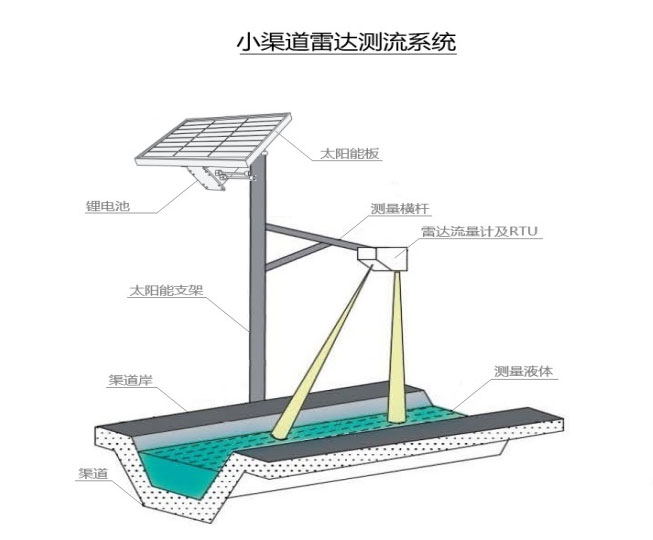

  现场总体组成图如下图 ：

安装注意事项

①安装流量计时，水位计和流速计雷达不能有遮挡，否则会影响测量准确度；

②流速计波束应朝来水方向（如上图所示），且正对水流来向；

③流量计安装时需尽量保证外壳上表面水平，且安装在渠道中间位置；

④流速计只受动态目标影响，渠道做硬化处理没有杂草或树木时，即便波束照射到渠道两侧也不会对测流造成影响；

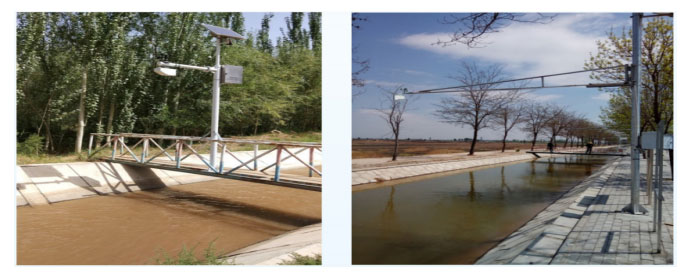

工程案例：
