PD-LED系列电磁流量计

选型指南：

管径范围：DN10-2000mm

形式：分体式/一体式；

电极材料：316L/哈氏合金HB/哈氏合金HC/钛/钽电极材料可选；

内衬材料：聚氯丁橡胶/聚氨酯橡胶/聚四氟乙烯/F46内衬；

防护等级：IP65/IP68;

供电：AC220V/DC24V/太阳能供电/锂电池供电；

信号传输：4-20mA/RS485/4G/NB/ROLA;

管段材质：碳钢/不锈钢。

联系方式: 18911128601

商品说明

概述：

PD-LED电磁流量计结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于50μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

产品特点：

★测量不受流体密度、粘度、温度、压力和电导率变化的影响；

★测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性

★合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性；

★转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150：1；

★转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

★测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流★速呈线性关系，因此测量精度高。

★转换器采用国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。

★双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。

★在现场可根据用户实际需要在线修改量程。

★具有自检与自论断功能。

商品参数

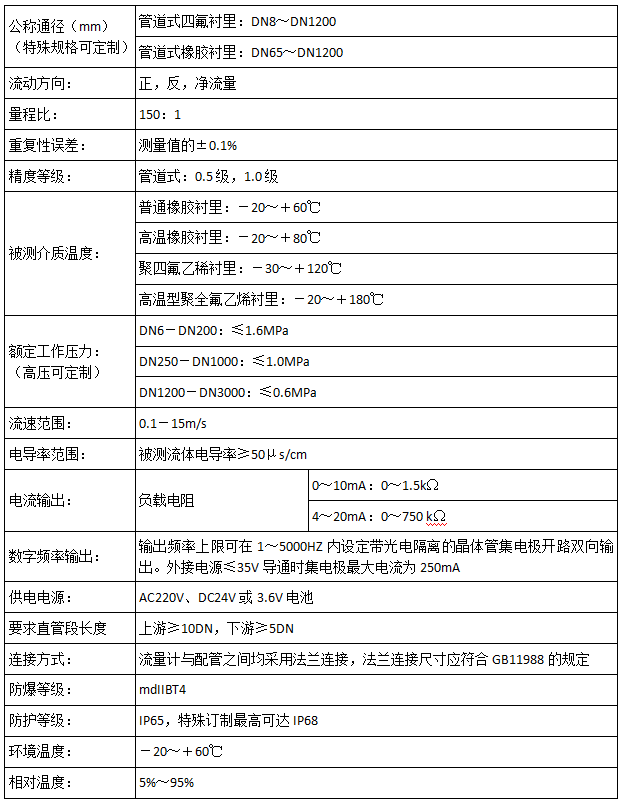

技术参数：

电磁流量计衬里的选择：

衬里材料	主要性能	适用范围
聚氯丁橡胶	耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。	<80°C，一般水，污水，泥浆，矿浆
聚氨酯橡胶	有极好的耐磨性能，耐酸碱性能略差。	<60°C，中性、强磨损的矿浆，煤浆、泥浆。
聚四氟乙烯	化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。	<120°C，浓酸、碱等强腐蚀性介质，卫生类介质。
F46	化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好的抗撕裂性能。	<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质
