PDS-LED系列电磁水表

联系方式: 18911128601

商品说明

PDS-LED系列电磁水表电路采用嵌入式微功耗处理器，特殊设计了传感器励磁电路和高效能锂电池供电管理系统，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量、现场瞬时流量、正反向累计总量显示、自诊断故障报警和4G、NB-loT无线数据远传等功能，用户可通过强大的4G、NB-loT远程管理软件系统实现电磁水表数据无线远传、存储、数据分析等功能。

PDS-LED系列电磁水表更易于安装、使用更方便、维护更简单，诸多特点满足了客户对测量过程参数高精度、高可靠性的要求。

PDS-LED系列电磁水表是根据供水企业实际要求而专门设计的计量水表，优化供水用水，确保水贸易计量结算的精确性。产品符合《GB/T 778-2018》和《JJG 162-2019》标准，具有测量精确，可靠性高，稳定性好，使用寿命长等优点，是供水用水企业水计量的最佳选择。

特点：

l 微功耗设计，大容量3.6V锂电池供电，连续工作≥6年。

l 具有自动双向测量功能，同时显示瞬时流量、流速、压力、正反向累计总量、电池电量等信息。

l 测量管内无可动及阻力部件，不产生缠绕、堵塞现象，无压力损失，可长期连续工作。

l 测量范围宽，测量精度高。

l 测量稳定，测量精度不受被测介质温度、压力、精度、密度等物理参数变化的影响。

l 具有脉冲输出、RS485接口及 4G、NB-loT无线数据远传的功能（支持GSM 和 CDMA）。

l 具有数据保存功能：可保存100组以上流量数据，且数据存贮时间可根据要求任意设置及数据查询。

流量参数对照表:

R值	流量（m³/h）	公称口径DN
R值	流量（m³/h）	40	50	80	100	150	200	250	300
160	Q₄	31.3	50	125	200	500	787.5	1250	2000
	Q₃	25	40	100	160	400	630	1000	1600
	Q₂	0.25	0.4	1	1.6	4	6.3	10	16
	Q₁	0.16	0.25	0.63	1	2.5	3.94	6.25	10
250	Q₄	31.3	50	125	200	500	787.5	1250	2000
	Q₃	25	40	100	160	400	630	1000	1600
	Q₂	0.16	0.256	0.64	1.02	2.56	4.03	6.4	10.24
	Q₁	0.1	0.16	0.4	0.64	1.6	2.52	4	6.4
400	Q₄	31.3	50	125	200	500	787.5	1250	2000
	Q₃	25	40	100	160	400	630	1000	1600
	Q₂	0.1	0.16	0.4	0.64	1.6	2.52	4	6.4
	Q₁	0.063	0.1	0.25	0.4	1	1.58	2.5	4
始动流速		5mm/s
准确度等级	1级	Q₁≤Q＜Q₂: 最大允许误差为±3%；Q₂≤Q≤Q₄: 最大允许误差为±1%
准确度等级	2级	Q₁≤Q＜Q₂: 最大允许误差为±5%；Q₂≤Q≤Q₄: 最大允许误差为±2%
Q₄/Q₃	1.25
Q₂/Q₁	1.6

规格尺寸：

1. 电磁水表尺寸

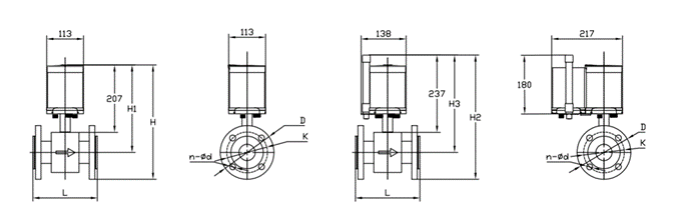

DN40至DN300电磁水表尺寸图：

公称口径 DN(mm)	H (mm)	H1 (mm)	H2 (mm)	H3 (mm)	L	D (mm)	K (mm)	n-Ød
40	336	266	352	282	200⁰_-3	150	110	4-Ø18
50	355	272	371	288	200⁰_-3	165	125	4-Ø18
80	380	285	396	301	200⁰_-3	200	160	8-Ø18
100	394	294	410	310	250⁰_-3	220	180	8-Ø18
150	454	317	471	333	300⁰_-3	285	240	8-Ø22
200	494	329	510	345	350⁰_-3	340	295	8-Ø22
250	551	359	567	375	450⁰_-3	395	350	12-Ø22
300	602	385	618	401	500⁰_-3	445	400	12-Ø22
