PD-YJ-880L管网多普勒流量计

概述：

PD-YJ-880L管网多普勒流量计是一款4G上传的城市污水管网流速监测系统，可采集下水道污水的流速、水深、流量数据并通过4G方式上传到我公司提供的云平台或用户的平台。本系统为内置电池供电，一次更换电池可连续使用1-2年，现场无需布线施工简单。支架采用高品质高强度304不锈钢支架，防水防腐，不易损坏。系统数据上传平台，市政部门可根据各个监控点的流速、水深、流量等数据进行分析汇总，找出薄弱点，为后续的市政施工提供指导性意见。

本系统流速测量采用多普勒原理，水位至少超过5厘米就可以工作，但为了确保准确性和稳定性，实际使用建议要距水面20厘米左右。下水道系统污水杂质多、成分复杂有可能含有腐蚀性物质，本系统的水下设备部分采用防水抗腐蚀材质，采用IP68防护等级设计，耐水泡、冲击、腐蚀，可靠性高。适合于城市下水道、明渠以及各种大型污水管道计量监测。

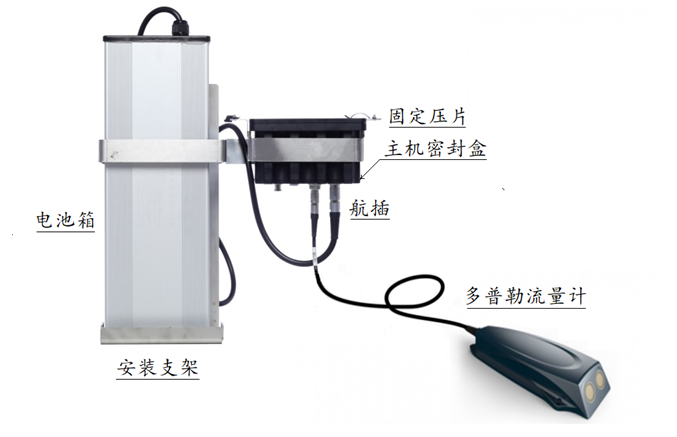

系统组成：

各部件组成如下：

①水位流速传感器（多普勒流量计）

②一体主机（微功耗RTU、远传DTU、物联网卡）

③电池箱及电池

④防水插拔航插

⑤水密线缆

⑥安装支架

⑦天线

⑧传感器安装支架（另配）

特点：

1.主机盒与电池箱IP68防护等级，防腐防爆，可24小时水浸泡。

2.压力方式测水位，即使满水也可测，没有盲区。

3.IP68可插拔航插，维护时可简单拔下航插取出主机即可。

4.外置100AH可充电锂电池更换便捷，免维护工作1年以上。

5.主机通过手机APP蓝牙设置，不用打开密封主体。

6.全套安装支架配置，不用下井即可安装，支持不断流快速安装。

7.全网通4G远传，穿透能力强，自带卡5年免费。

8.专用支架式潜望镜配置，可以在窨井有积水时方便带水安装与维护。

现场安装:

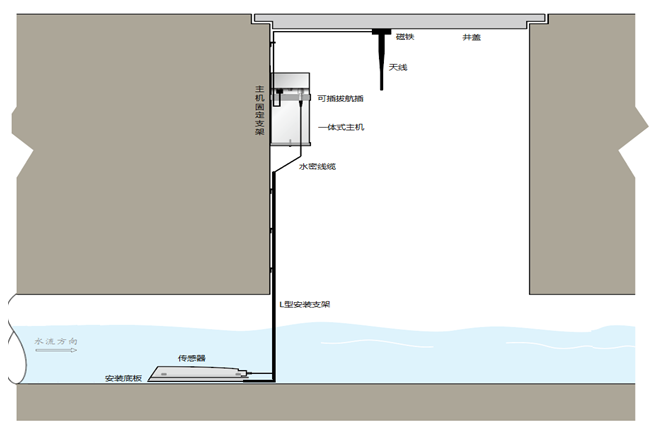

整体安装方式如下图，当窨井内可停水作业时传感器通过底座安装：

监管软件:

软件采用WAB结构，对不同的用户设置不同的使用权限，具体功能有：

1、实时水位、流量以报表形式显示各测点的当前水位及各测点的历史水位变化过程。

2、水位、流量变化过程各测点的每十分钟的水位、流速、流量显示。

3、流量统计查询

  各测点的日用水量统计报表（每小时平均流量及过水量）；

 各测点的月用水量统计报表（每日用水量）；

 各测点的任选时间段用水量统计报表。

4、站点管理用户可自行增加及修改测点。

使用维护：

◆  每1年电池维护充电1次。

◆  当干燥剂颜色变化明显时定时更换。

◆ 当流速数据异样时，通过专用便携潜望镜查看传感器前是否有异物堵挂，并清除。

◆ 每年水位校核1次，通过手机APP更改水位修正设置。

◆ 远程可以无线更改测量频次。

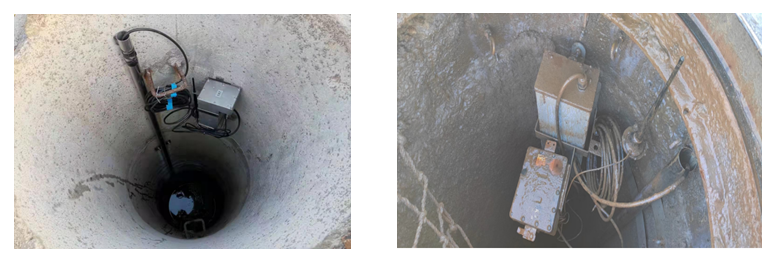

现场安装图：
