概述：

PD-S-RG60型雷达水位计是一款高精度、低功耗的雷达水（液）位计，可用于地表（或管网）水的非接触式液位测量；该设备采用脉冲相参雷达（PCR）技术，用60G毫米雷达波作为载波信号，通过复杂的信号识别算法实现了毫米级的测量精度，优化的消浪滤波设计，使测量结果更加精确稳定。相比传统脉冲雷达液位计具有更高的测量精度、更低的功耗以及超小的体积；测量时不受温度梯度、气压、水面水汽、水中污染物以及沉淀物的影响，是一款超高性价比的雷达液位计。

产品特点：

·基于微波雷达工作原理的60GHz距离探测器。

·连续脉冲探测，全天候稳定工作，测量误差小于±5mm。

·高端信号处理技术，能很好地适应水面波动性，进一步避免误差。

·非接触式探测，方向性好，传输损耗小，应用范围广泛。

·在片天线（40°× 80°），加透镜可达到(11°× 11°)。

·测量运行和休眠模式相结合，节能降耗。

·测量时间短（最快100ms响应），并可根据需要自行设置。

·每秒约10次测量，有效消除水面波浪、仪器振动影响

·低功耗，防水设计，适用于各种野外环境。

·结构简单、外观小巧，安装方便，经济耐用。

应用场合：

  产品主要用于现场水位数据采集。采集数据可通过通讯接口并经无线装置传输至上位机或服务器中。因此，本产品多用作远程监控系统的监测终端。

产品功耗较低，十分节能，在野外定点持续探测时可使用太阳能供电充当其电源。

应用场合：

1) 江河、湖泊等自然水域水位监测，通过布点监测，构建监控网络，实现汛期联动预警。

2) 水库、污水渠等蓄水场所水位监测，用于内部作业调控。

技术参数

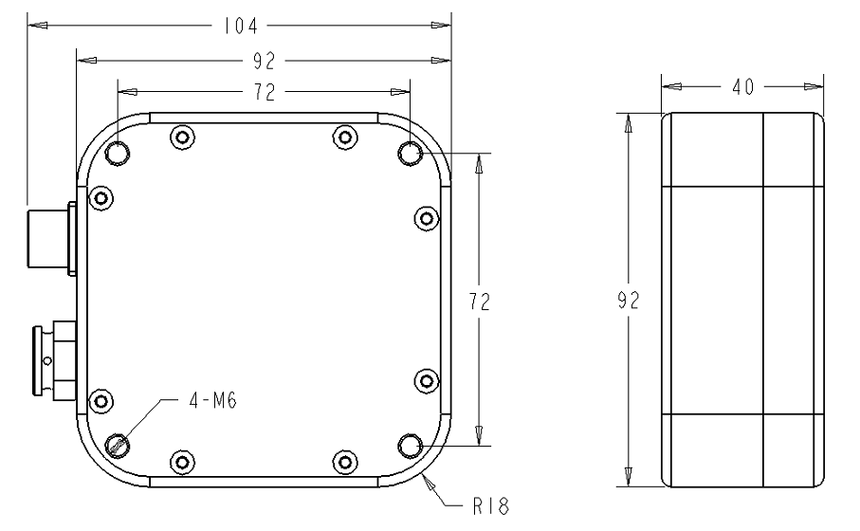

产品尺寸

技术参数

安装说明

为了避免损坏设备，应小心操作。在存储，处理，装配和测试的所有阶段应采取ESD静电防护措施。

1) 借助桥梁等设施。例如：安装于桥洞处。

2) 构建悬臂等辅助设施，以支撑水位计悬于水面之上。

安装时，本产品的雷达面必须与水面保持平行。安装时可借助水平仪或悬挂垂线。

选择安装高度时，务必在有效测量范围之内0.05~7m。

选择安装位置时，需保证雷达波照射范围覆盖全水面，尽量避免低水位或河床干涸时雷达波部分或全部覆盖到河岸陆地。

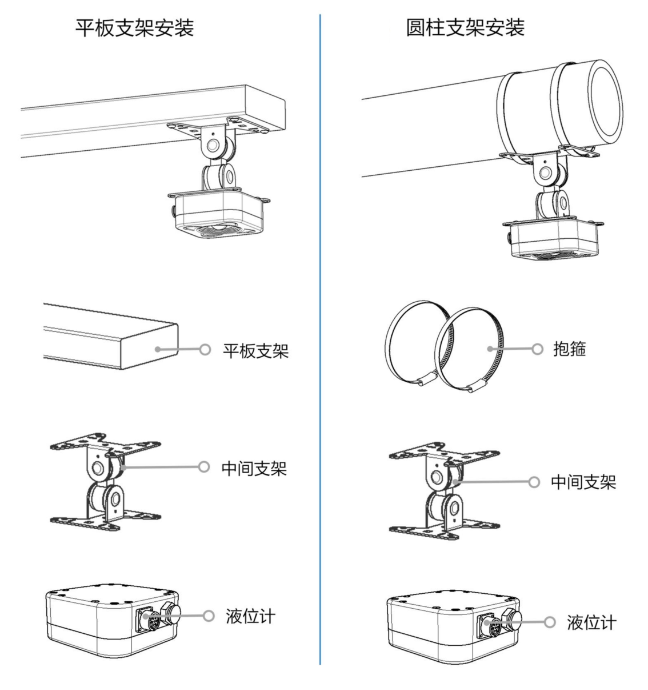

安装示意图

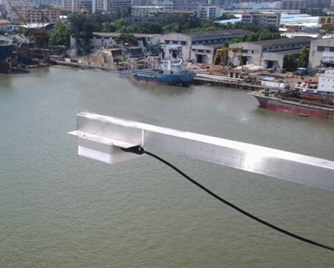

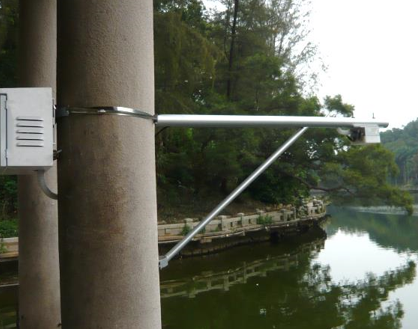

现场安装图：
