概述：

PD-S-R80G型雷达水位计采用FMCW 调频连续波模式，微带阵列天线加上独立的可置换的透镜天线聚焦，能够替代激光、工业超声波测距雷达等产品。产品体积小巧，结构紧凑，适用于各种测距应用场景，可用于江河、湖泊、水库水位及窨井等水位监测。

设备不受气候、温度、水面水汽及水中污染物影响，可精确测量静止或移动目标的距离；同时内置滤波及数据处理算法，可确保高精度的测量结果。

产品特点:

• 发射角度小，特别适合狭窄空间测深，如深井等；

• FMCW调频连续波模式；

• 内置数据处理算法，测量误差小于±2mm；

• 测量运行和休眠模式相结合，功耗低；

• 非接触式测量、安全低损、维护少、不受泥沙等影响；

• 全天候工作，不受温度影响，抗干扰能力强；

• 可IP68防水设计，适用各种野外环境；

• 结构简单、外观小巧，安装方便，经济耐用。

 应用场合

产品主要用于现场水位数据采集。采集数据可通过通讯接口并经无线装置传输至上位机或服务器中。

产品功耗较低，在野外定点持续探测时可使用太阳能供电充当其电源。

应用：

• 江河、湖泊等自然水域水位监测，通过布点监测，构建监控网络，实现汛期联

动预警。

• 水库、污水渠等蓄水场所水位监测，用于内部作业调控。

• 窨井、竖井等狭窄空间内的水位监测。

• 物位监测。

技术参数:

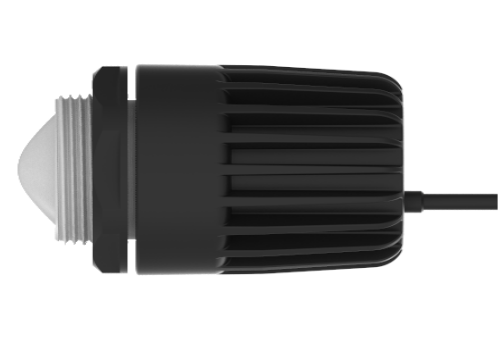

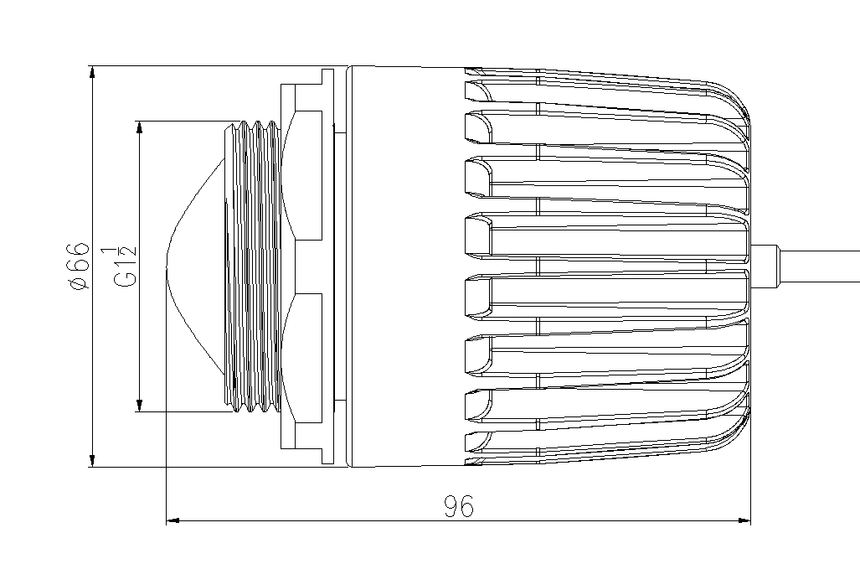

实物图及尺寸:

安装说明

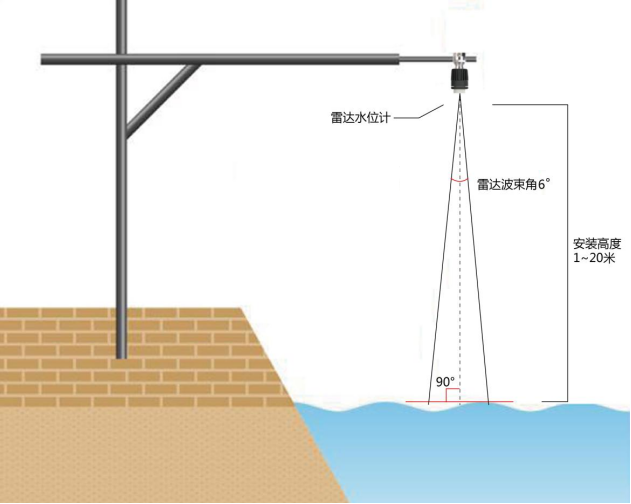

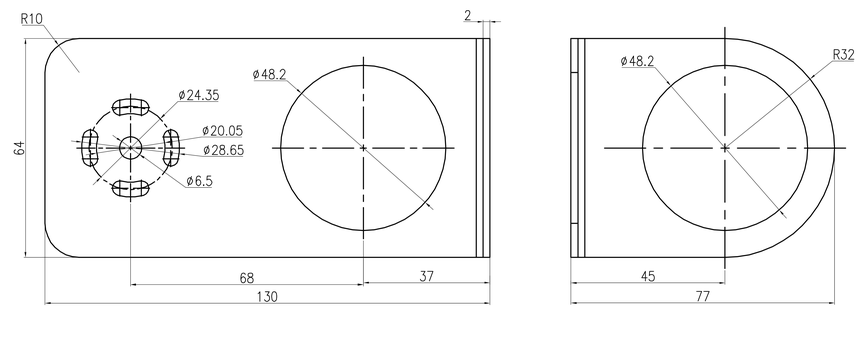

参照下图采用支架进行安装，万向节支架随产品配套提供。

水位测量值的准确性与测试环境有直接关系，为得到较好的水位结果，水位测量区域需满足如下条件：

①水面宽敞能够使雷达全部照射到水面。

②测量面相对平整。

③测量面若有其他高低不平的物体，会导致测量数据跳变

安装注意事项

①须保持水位计探测平面与水平面平行，安装时可借用水平仪。

②安装高度须位于产品有效测量范围0.1m～20m。

③在选取产品安装点时，须注意确保雷达波全部覆盖到水面。应避免在低水位、河床淤积等情况下，大部分雷达波覆盖到河岸地面导致测量值错误，可参考雷达波束投影和测量距离的关系。

④安装时可借助桥梁、涵洞等建筑设施。（例如：安装于大桥横梁处，或构建悬臂等辅助设施。）。

⑤当设备应用现场环境存在漂浮物、泡沫、垃圾、波浪较大等复杂水环境；为提高数据稳定性和可靠性，建议打开跟随模式和滑动平均开关，另外测量时间尽量延长。

雷达波束投影半径与量程的关系
