PD-800L-Y型时差法超声波明渠流量计

概述：

   PD-800L-Y型时差法超声波明渠流量计是用于测量非满管、开口排放的渠道流量的仪表。可广泛应用于化工、电力、冶金、矿山、水利等行业。生产和检定标准依据国家《速度式流量计》检定规程JJG198-1994。

   超声波多声道明渠流量计，由流量计主机、多声道超声波流速传感器、液位传感器组成，根据现场工况可选几声道分层测量，应用在灌区、水库、排水管道、河道、工厂、污水处理厂等，对于各种用水排水场景有较强的适用性。搭配无线远传模块，可实时的上传给用户平台用于监控实时流量数据。

测量原理：

   产品有三个功能：测平均流速、测水深、测水温，并可显示断面流量。

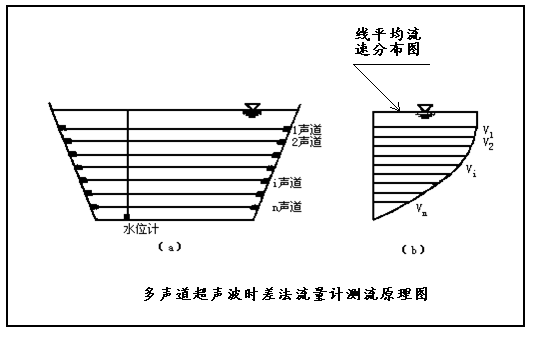

流速测量采用超声波时差法测量原理（超声波在水体流动方向或相反方向上传播时与静止水体中的速度差即为水流的速度），在测流断面分布多层流速测量层（多声道）测量水中的平均流速，并通过压力式水位计或超声水位计或雷达式水位计测量水位，上位机通过水位计算过水断面面积，并根据水力学模型计算出断面过水流量。

特点：

1.可测量管道、渠道、河道等多种开放式断面；

2.支持多声道测量，根据断面可选1-16声道测量（更多声道可定制）；

3.可测宽度高达150m；

4.支持自由设定各种断面参数；

5.灵活安装，可定制多种现场安装支架，实现不停水安装；

6.双向测量，可测量正、反两个方向的流量和流速；

7.支持高流速测量，流速范围：0.01-12m/s；

8.每个声道独立的智能测量模块确保测量的快速准确稳定。

9.支持AC 220V、DC12-36V、太阳能电源等输入方式。

技术参数：

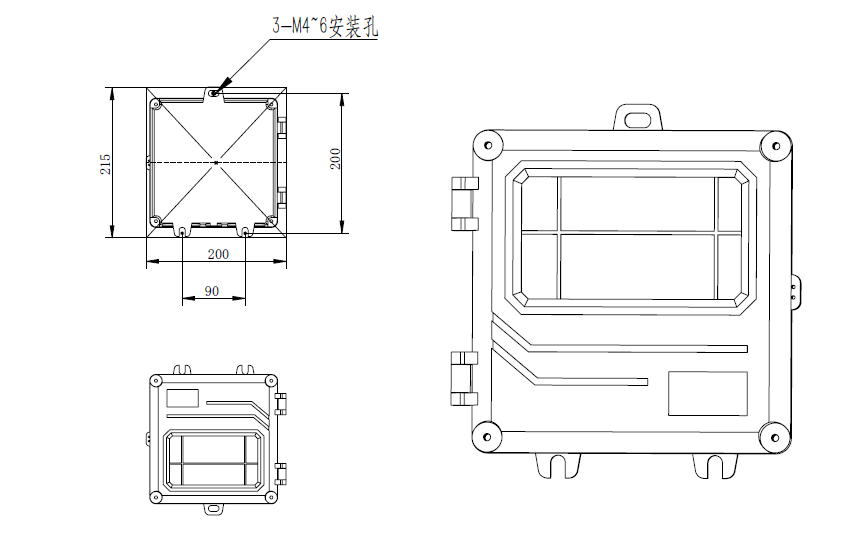

设备组成及安装:

  组成部件：流量计主机、流速传感器、水位传感器、安装附件及线缆。

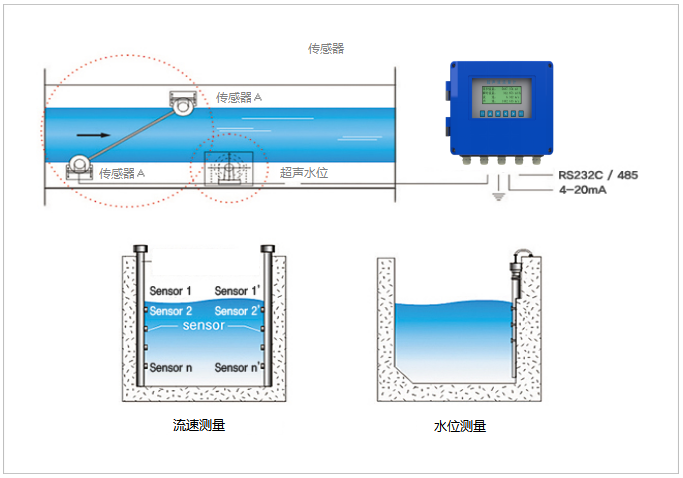

安装示意图:

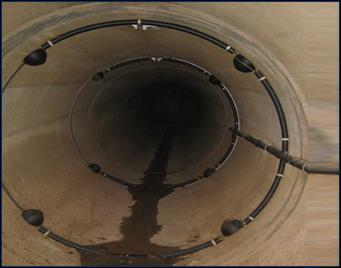

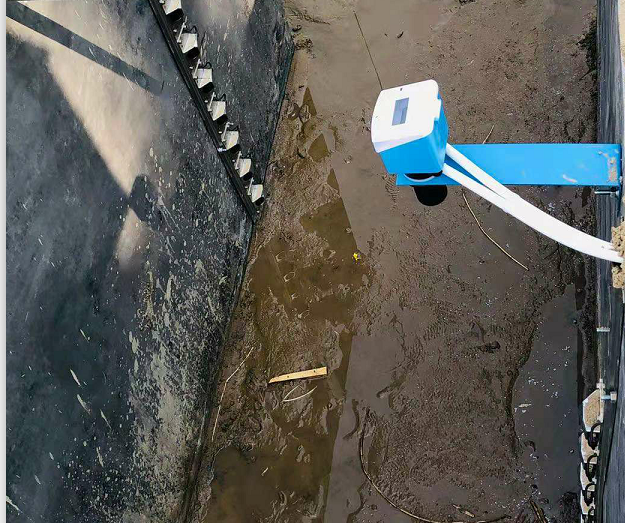

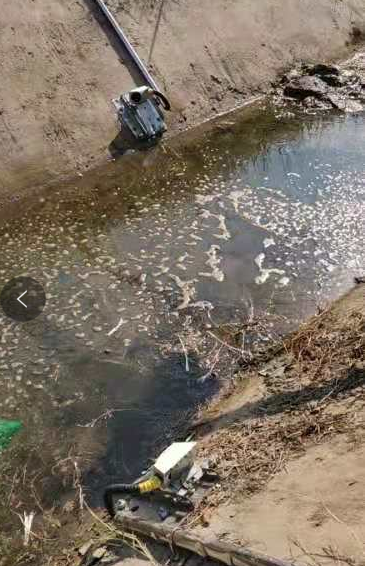

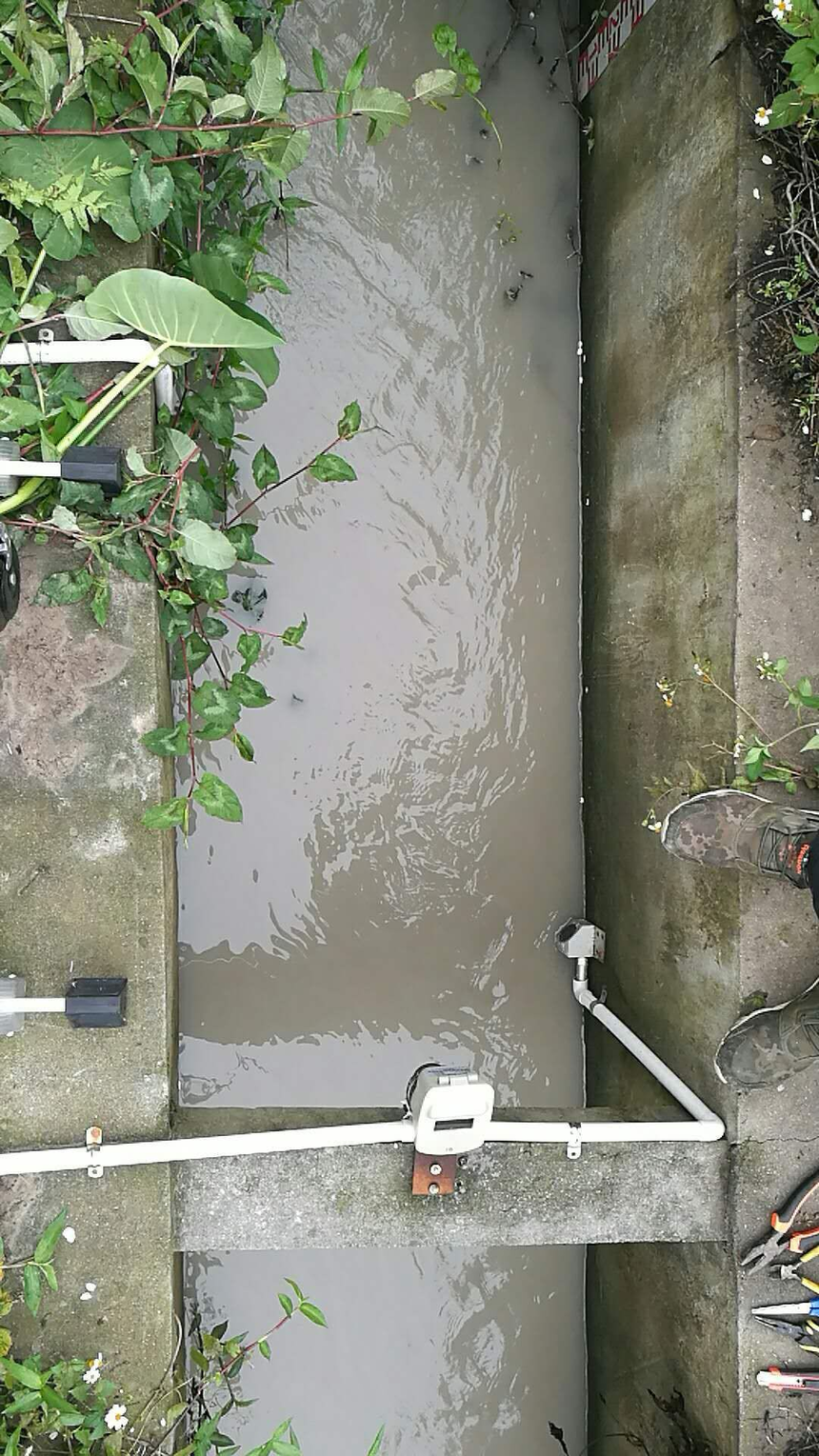

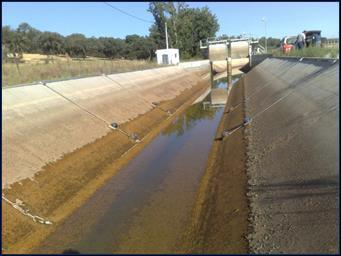

工程案例:
