PD-880-BP便携式超声波明渠流量计

概述：

PD-880-BP便携式超声波明渠流量计是专为排污企业、科研院校、环保部门、执法检测机构而设计的一款便携式液位法测流产品，适合在规范的渠道上配合如三角堰、矩形堰、宽顶堰、巴歇尔槽等槽堰进行流量检测。本产品分为普通型与高精度型两种。普通型适合一般的企业用户自我计量检测，高精度型适合执法部门或上级单位对已经安装的现场测流设备进行比对检测与校准。

设备组成：

设备由主机（自带256M储存卡、电池可选配）、超声液位计（1只）、电源适配器（1只）、数据线（1根）、仪表箱（1个）及其他配件组成。

设备特点：

★内置多种算法适合多种堰槽；

★待机大于20小时；

★可多种电池供电（电池供电说明）；

★备份和还原设置参数；

★中英文双语菜单；

★具有数字滤波和回波识别功能；

★支持USB、存储卡输出；

★支持MiniSD卡数据采集；

★支持自定义数学函数运算；

★内置GPRS、LORA、NB、RF、蓝牙、Wifi等（订货选定）。

联系方式: 18911128601

商品说明

概述：

设备组成：

设备由主机（自带256M储存卡、电池可选配）、超声液位计（1只）、电源适配器（1只）、数据线（1根）、仪表箱（1个）及其他配件组成。

设备特点：

★内置多种算法适合多种堰槽；

★待机大于20小时；

★可多种电池供电（电池供电说明）；

★备份和还原设置参数；

★中英文双语菜单；

★具有数字滤波和回波识别功能；

★支持USB、存储卡输出；

★支持MiniSD卡数据采集；

★支持自定义数学函数运算；

★内置GPRS、LORA、NB、RF、蓝牙、Wifi等（订货选定）。

技术参数：

流量计主机	累计范围：9999999 Km3 瞬时范围：0～93m3/s 堰槽类型：三角堰、矩形堰、等宽堰、巴歇尔槽、梯形、U形、O形等流量精度：±2%
供电	工作电压：3.7V锂电池外接电源：DC5V 正常功耗：<1.5W
传感器	量程：1m、2m、5m 盲区：<0.06m- 0.5m（与量程而不同）发射角：小于6°（据传感而不同）液位精度：±1mm-±0.25%F.S （与量程而不同）温度补偿：自动补偿
输出	数字输出：USB、存储卡8G 无线传输：GPRS（采集系统可定制）卫星定位：GPS
环境性能	防护等级：IP65 (可定制) 防爆等级：EXiaII BT4Gb 工作温度: －10℃～60℃ 工作压力：常压储存温度： ≤80%RH无结露
物理性能	主机尺寸：200mmX94mmX40mm 外壳材质：ABS 按键：16位键盘
物理特性	外形尺寸：以实物为准外壳材质：ABS 进线电缆：2m（可定制）安装接口：G1 1/2、G2、M60、G3 1/2、支架

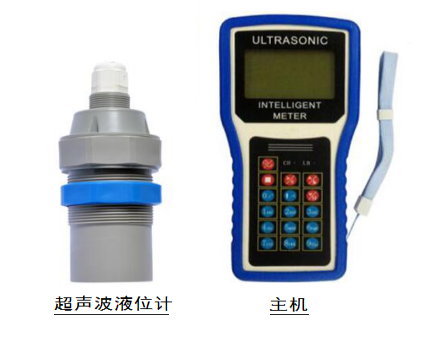

产品实物图：

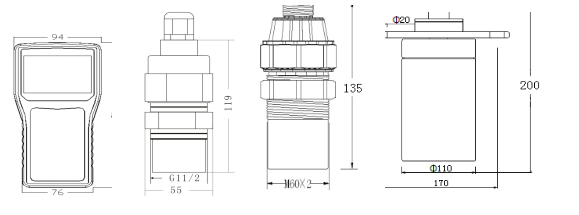

产品尺寸（单位mm）：

安装使用及常见疑难现象处理：

1. 传感器探头必须和水面保持垂直安装。

2. 传感器探头与液面之间必须无其他固体遮挡，否则会产生干扰信号。

3. 安装固定好传感器后，通电设定测量间隔即可连续自动测量。

序号	疑难现象	导致疑难现象的可能原因	疑难现象处理方法
1	通电后不工作，无显示。	工作电压太低，仪表未工作或电压太高，仪器已坏。	使用仪表专用直流电源，与经销商联系。
2	测量数字不随距离改变而变化	①输入工作电压太低，仪表末正常工作。②仪表的传感器或功率驱动器已损坏。	使用专用直流电源，与经销商联系。
3	有显示，测量值乱跳或数值不随距离变化…	①仪表安装太歪斜。②脉冲强度设置不当，造成余振或衍射大。③有两台以上的仪表在工作，造成相互干挠。④工况区电磁干挠太大。	①将传感器轴线调整到与目标平面垂直。②增减发射脉冲强度。③设法消除相互干扰。 ④找出干挠源，屏敞干挠。
4	液位误差太大	①安装不垂直，造成多次反射。 ②安装太靠罐壁，声波中途反射。③检查吃水深度值的设定是否正确。④检查温度的示值是否正常。	①请反复调整安装位置。②正确设定吃水深度值。③若温度差大，可调整温度修正菜单到正确值。
5	串口不能通信	①串口A、B接反。②串口相关参数设置与主机不一致	①更改接线、重设参数，必须与上位机一致。
